DesignCAD 3D Max 20 bied volgende nieuwigheden
|
 |
|
Import en Export
van DWG-DXF bestanden bijgewerkt.
Wanneer
U DesignCAD tekeningen uitwisselt met andere Cad programma's of
omgekeerd, (Importeren en exporteren in DWG en/of DXF) is het
raadzaam om uw DesignCAD pakket te Upgraden, want deze DWG en
DXF bestanden evolueren eveneens en worden bijna jaarlijks
aangepast.
|
|
|
Inderdaad,
elke nieuwe DesignCAD versie is bijgewerkt en aangepast aan de
actuele compatibiliteitsnorm. Dit betekent dat de oudere
DesignCAD versies (evenals de oude versies van andere CAD
software) niet meer compatibel zijn met de nieuwste
standaardformaten. Deze
Upgrade voorkomt veel tijdverlies en stresserende onderbrekingen
in uw werkplanning. Wacht niet tot een of ander onoverkomelijk
probleem zich voordoet om uw DesignCAD programma te
actualiseren.
Zonder
rekening te houden met deze mogelijkheden geniet U echter ook
van de nieuwste ontwikkelingen, functies en opdrachten van
DesignCAD.
Elk
van de volgende DesignCAD versies kunnen geactualiseerd worden
(Upgrade).
- Pro
Design II v1, v2
- DesignCAD
2D v3 DOS DesignCAD 2D v4 DOS
- DesignCAD
2D v5 DOS en DesignCAD 3D (DOS) DesignCAD 2D v6 DOS en
DesignCAD 3D v4 (DOS)
- DesignCAD
v7 WINDOWS en DesignCAD 3D v5 (WINDOWS)
- DesignCAD
v8 WINDOWS en DesignCAD 3D v8 (WINDOWS)
- DesignCAD
2D/3D v9 WINDOWS (97 in Engels)
- DesignCAD
2D/3D Pro 2000 v10 WINDOWS
- DesignCAD
2D/3D Pro 3000 v11 WINDOWS
- DesignCAD
2D/3D Pro 4000 v12 WINDOWS (MAX en express v12 in Engels)
- DesignCAD
2D/3D Pro 5000 v13 WINDOWS (MAX PLUS v13 in Engels)
- DesignCAD
2D/3D Pro MAX v14 en 2D Express v14 in het Engels
- DesignCAD
2D/3D Pro MAX v15 en 2D Express v15 in het Engels
- DesignCAD
2D/3D Pro MAX v16 en 2D Express v16 in het Engels
- DesignCAD
2D/3D Pro MAX v17 en 2D Express v17 in het Engels
-
DesignCAD
2D/3D Pro MAX v18 en 2D Express v18 in het Engels
-
DesignCAD
2D/3D Pro MAX v19 en 2D Express v19 in het Engels
|
DesignCAD 3D Max 20 bied volgende nieuwigheden
Nieuwe functies :
1.
“Tekening Vergelijken” – Selecteer twee
DesignCad tekeningen of .BMP beelden en “Tekening Vergelijken” zal een
visuele vergelijking weergeven van de twee.
Er zijn opties om van de één naar de andere te schakelen, om enkel de
verschillen te zien, of om de verschillen te laten knipperen, snel
accenturen waar veranderingen gebeurd zijn. Zoom in of selecteer
“inzoomen op verschillen” om snel een verandering waar te nemen.
De tekening vergelijking is van onschatbare waarde wanneer men
samenwerkt aan een project, of wanneer een ouder project terug opgenomen
wordt en zo de aanpassingen op te verduidelijken.
Gebruik het om tekeningen te vergelijken en als een opbouwtekening om te
zien waar veranderingen aangebracht werden.
2. Import Source File and name:
Wanneer je DWG of DXF bestanden importeert in een blanco DesignCAD
bestand, verandert de naam van “untiteld” (naamloos) naar de naam van
het geïmporteerd bestand.
3. Option to "Ignore view shading flags"
:
Optie: “negeer schaduw velden” bij het openen van bestanden . Dit laat
toe grote tekeningen te openen die bewaard werden in “verborgen lijnen”
of “schaduw modus”, zonder te moeten wachten op het renderen ervan.
4.
“Pack Group IDs” commando toegevoegd:
Dit commando laat de gebruiker toe alle Group IDs achtereenvolgens samen
te voegen. Dat kan van belang zijn wanneer je een tekening in een oudere
versie van DesignCAD wil bewaren, sommige oudere versies ondersteunden
deze versies niet zoals DesignCAD V20.
5.
Dirty
(vervuild)
File:
Er verschijnt een asterisk op de titelbalk wanneer de tekening “dirty”
(vervuild) is en opgeslagen moet worden.
Verbeteringen :
1. Toegevoegd “None” (geen)
uitlijning optie bij Multilijnen: Dit zorgt
ervoor dat mulitlijn punten zich gaan uitlijnen naar de basislijn (
offset 0.0), eerder dan links, rechts of center. Dit kan handig zijn
wanneer de multilijnstijl niet symmetrisch is t.o.v. de basislijn.
2. Easy Selection of Dimensions:
Afmetingen zijn nu veel eenvoudiger te selecteren dan in
Versie 19.
3. Added "Scale Proportional" checkbox to the
Text Size: “Scale Proportional”
(Proportioneel Verschalen) checkbox is toegevoegd aan het tekstgrootte
veld in het afmetingen infovenster en in de tekstgrootte opties
dialoogvenster. Indien aangevinkt, de tekstgrootte aanpassen in het
infovenster of in de tekstgrootte opties dialoogvenster, zullen andere
de maten proportioneel aangepast worden, zoals de grootte van de pijlen,
de tussen openingen, de oversteek. Je kunt nog steeds onafhankelijk
veranderen naar andere instellingen -- dit is enkel van toepassing bij
het aanpassen van de tekstgrootte.
4. Added an option to Layer Options:
Aan “Layer Options” werd nog een optie bijgevoegd. Automatisch
omschakelen bij de lagen instellingen. Als deze optie uitgeschakeld is
en je verandert /schakelt naar een vooringestelde lijnstijl of kleur dan
past hij zich aan aan de huidige lijnstijl en / of kleur, maar zet niet
automatisch de lijnstijl door lagen of kleur door lagen aan. Nog een
bijkomende optie is Sys(1151) om deze tab actief te maken via BasicCAD.
5. Visibility of Groups:
Een groep eenheden laag beïnvloedt de zichtbaarheid van de inhoud van de
groep niet meer.
Gecorrigeerde fouten:
1.Punt XYZ sleutel zette de waarden niet terug op nul. Een controlebox
werd toegevoegd om telkens te corrigeren / herinstellen, zoals met de
andere puntcommando’s.
2. Movement Options zijn nu uitgeschakeld voor Coordinate Dimensions
(Coördinaat afmetingen), omdat “Add Leader” en “NO Leader” niet meer
werkten.
3. “Paperspace fixed-width Lines” nu gecorrigeerd – geen zwarte
zichtvenster (viewframes) meer wanneer je print.
4. Intersect 2 met cirkels is verbeterd. Er waren een aantal gevallen
waar Intersect 2 faalde in het vinden van de intersectie van een lijn of
een cirkel.
5. “Circle tangent to Two Lines” zat vast als je 20 segmenten weergaf
bij kiezen van “Save as Line”.
6. Een lijn trimmen bij een cirkel, een boog of een gesloten vorm lukte
niet altijd zoals gevraagd. Nu zal de lijn getrimd worden naar de
intersectie bij het dichtste geselecteerde punt op de gekozen te trimmen
vorm, eerder dan altijd naar de intersectie dichtbij het oorspronkelijke
lijneinde.
7. D68 – Geëxplodeerde symbolen met lijndiktes zouden normaal als
niet-correcte nulwaarden weergegeven worden mochten brede lijnen
aanwezig zijn in het symbool.
8. Vertikale afmetingen met “Force Text Horizontal” blijft de tekst
vertikaal zetten.
9. Omsluitingrechthoek berekeningsfouten in het Infovenster en Sys()
functies voor “Point Mark” en “Wide Lines fixed”.
10. Als het Show / Hide commando dialoogvenster naar “Hide” gezet werd
dan knipperde het dialoogvenster kort.
11. Toegevoegd Sys(1150) aan BasicCAD om het Toon / Verberg commando te
controleren.
12. Wanneer tekeningen met afmetingen opgeslagen werden naar oudere
versies van DesignCAD (17 en ouder), pogingen om die afmetingen weer te
geven in de oudere versie van DesignCAD faalden of deden DesignCAD
vastlopen. Nu zijn bewaarde afmetingen volwaardig weergegeven in de
bedoelde versie.
14. Verandering van systeemgekozene waarden: Running Snaps OFF,
Interruptible Snaps ON, lagenlijst toont alle lagen in plaats van enkel
de benoemde lagen.
15. Pijlkoppen in “Dim Progressive” komt nu overeen met de door de
gebruiker gekozen pijlkoppen.
16. Wanneer je u een rasterbeeld plakt op een nieuwe lege tekening met
“Enable Offscreen Bitmap” ingeschakeld, verschijnt het beeld niet. ( Ik
geef toe er zijn echter nog een aantal display kwesties met “Enable
Offscreen Bitmap” aan)
17. “Reverse Points” in het Info Venster (Info Box) was niet
ontvankelijk voor MultiLijnen entiteiten. Nu is het dat wel.
18.”Move Origin” / Verplaats Oorsprong deed getoonde afmeting
verplaatsen.
DesignCAD 3D Max 19 bied volgende nieuwigheden

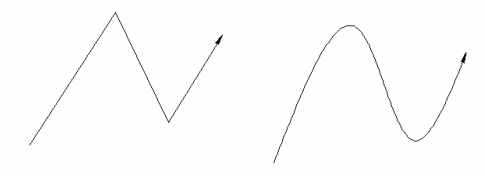

New
Arrow Command
Een nieuwe
optie in de “Pijl” opdracht (Arrow) “Teken als Curve” (Draw
as Curve) laat U toe om pijlen als curven (krommen) te
tekenen inplaats van rechte lijnen.

New Grid Option
Er is een
nieuwe optie in het dialoogvenster van de raster opties:
(Show CS) “Toon CS”. Dit laat U het assenstelsel zien in de
tekenzone.

New Option to Turn Off Nested Groups
Nieuw in het algemene opties venster (General Options):
“Geen geneste groepen gebruiken” (Don't use nested groups).
Wanneer je deze optie aanvinkt zal DesignCAD het klassieke
groeperingmechanisme gebruiken van de vroegere versie 15 en
voorheen. In deze situatie zijn de groepen niet verbonden
met een specifieke laag, kunnen niet genest worden en maken
geen actuele groep eenheid. De instelling is voor de volle
toepassing, niet per document. Wanneer deze optie een
wijziging in een open tekening veroorzaakt, zal je
gewaarschuwd worden en kan je deze operatie onderbreken.

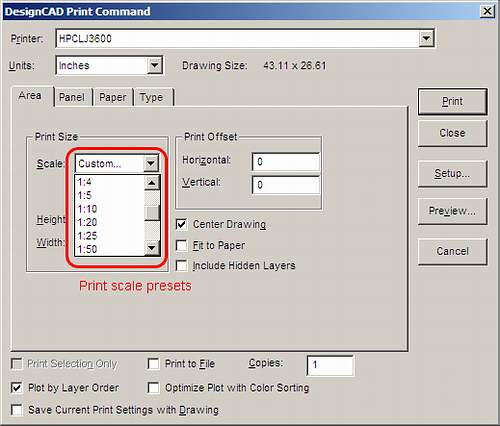

New Option to Print Hidden Line as Dash
Er is een
nieuwe optie in het tabblad “Type” van het dialoogvenster
afdrukken: (Print hidden line as dash) “Print verborgen lijn
als stippellijn”. De stippellijnen zijn erg dun, je kunt
indien nodig, de pen breedte instellen in het dialoogvenster
om de lijnen duidelijk weer te geven in het afgedrukte
resultaat.
New BasicCAD additions
BasicCAD
aanvullingen:
Sys(1140) – Al of niet gebruiken van geneste groepen.
0=geneste groepen, 1 = "oude stijl" groeperen.
Sys(1141) – Hoogst gebruikte groep index (alleen lezen)
Sys(1142) – Laagst ongebruikte groep index (alleen lezen)
>”Pijl opdracht” heeft een nieuwe parameter: <gekromde pijl
[0 = recht, 1 = gekromd]
Oplossingen en verbeteringen:
-
Verbrede velden in de coördinaten balk tonen meer
cijfers.
• Invoeren van sommige .dwg bestanden resulteerde in een
lange reeks "de associaties zullen worden verwijderd"
berichten. Elke poging om te bewerken of uit te zoomen
in deze bestanden resulteerde in dezelfde berichten. Dit
probleem is opgelost.
• Onmiddellijk na de invoer van een .dwg bestand met een
boog dimensie resulteerde dit in een onjuiste maat en
deden er zich onregelmatigheden voor. Opslaan en opnieuw
laden van de tekening waren vereist bij het oplossen van
het probleem.
• AutoCAD-tekeningen in metrieke eenheden werden niet
geïmporteerd met de juiste basis meeteenheid, maar
keerde steeds terug naar duim (inches).
Nota: .dwg bestanden zonder eenheidsinstelling gaan
steeds automatisch naar voet, wat verondersteld wordt
als de basiseenheid van DesignCAD. Voor dergelijke
tekeningen, maak gebruik van de meeteenheid opdracht
voor het aanpassen van de tekening naar de juiste
eenheid in dit geval. CONTROLEER NIET het "herschaal
naar nieuwe eenheid" venster of dit zal alle coördinaten
verschalen alsof voet de correcte eenheid is.
• Radius afmetingen toonden soms abnormaliteiten wanneer
deze gebruikt werden samen met de actieve magneet modus.
(Running Snap Mode)
• Veel problemen met afmetingen bij het laden van
tekeningen uit oudere versies werden vastgesteld.
• Exploderen van een groep resulteerde soms in meer dan
een resterende groep die werd samengevoegd.
Dit is gecorrigeerd, en de maximaal toegestane groep ID
is toegenomen.
• 3D dimensies met vectorfont tekst had de tekst onjuist
aangepast.
• DesignCAD zou geen dubbele tolerantie afmetingen
tekenen als de + en - tolerantie waarden dezelfde waren.
Beide waarden werden gebundeld in een enkel + / -
tolerantie formaat.
• Soms veroorzaakte het inladen van tekeningen met een
groot aantal ongebruikte blokken, het geruisloos sluiten
van DesignCAD zonder een foutmelding.
• Kon de afmetingen tolerantie type niet op “geen”
(None) instellen na gekozen te hebben voor Symmetrisch
of Normaal in het afmetingen opties dialoog venster.
• True-Type tekst in geëxporteerde .wmf bestanden werden
omgezet in alleenstaande letters, welke door elkaar
gegooid leken.
Soms ontbrak de tekst in geïmporteerde .dwg blokken of
gaf de verkeerde afmeting.
• Bijgevoegde dimensie eenheden in de dimensie tekst (dwz
ft, in, m, cm, enz.) zijn nu optioneel, in plaats van
automatisch.
• Kan niet opnieuw verbinden van een straal of diameter
afmeting met behulp van de info box.
• Afmetingen werden soms verplaatst in een geëxporteerde
PDF-bestand.
• De berekening is aangepast van de waarde in de offset
afmeting Baseline opdracht.
• Verbeterde lagen controle voor “Paperspace Viewframes”
(Papier instellingen voor afdrukken).
• BasicCAD – INPUT # opgave zou soms negatieve numerieke
waarden geven in de ruimte voor begrensde tekst
bestanden als een uitdrukking eerder dan als
afzonderlijke waarden, wat resulteert in onjuiste
variabele opdrachten.
• BasicCAD – toegevoegd <SkipLayouts parameter voor
DwgIn en DxfIn commando om de gebruiker te laten bepalen
of de layout al dan niet overgeslagen word bij het
importeren.
• BasicCAD – uitgebreide afmetingen werden niet vervuld
de <Type parameter om geëxplodeerde afmetingen te maken.
• Klikken op de onderste laag in de lagen lijst bij
afmetingen opties zal de lagenlijst scrollen, in plaats
van het activeren van de beoogde controle voor deze laag.
• Verbeterde de Lijn Stijl en kleuren werkbalk voor
betere aanduiding van de laag in de eenheid kleuren en
lijntypes. Bijgewerkt "huidige" lijnstijl wordt nu
getoond na het laden van een tekening. Toegevoegde
lijnstijl met de lagen knop in de lijnstijl werkbalk en
de lagen knop in de kleuren werkbalk.
• Intersectie-2 werkte niet correct wanneer de lijnen
elkaar niet kruisten.
• Zoeken naar ontbrekende symbolen veroorzaakt soms het
vastlopen van DesignCAD.
• Afbeeldingen kunnen uit PDF bestanden niet worden
gekopieerd en direct geplakt in DesignCAD.
• Een DesignCAD sessie gestart via Ole Automatie zal
crashen als de print opdracht is uitgegeven.
• Opslaan van lege tekeningen is verplaatst van het
dialoogvenster opslaan naar het algemene dialoogvenster
van opties.
• Verbeterde snap en trim nauwkeurigheid te opzichte van
de (kromme) curve entiteiten.
• Verbeterde Verborgen rand door sectie gedrag – als nu
een sectie een combinatie van verborgen en niet
verborgen lijnen raakt of omsluit, zullen alle
aangeraakte randen worden verborgen. Wanneer alle
aangeraakte of ingesloten randen in dezelfde staat zijn
(verborgen of zichtbaar) het commando schakelt de stand
van of naar verborgen.
• Rode en blauwe kleur kanalen waren verwisseld bij het
laden van sommige TIFF beeldbestanden.
• Afmetingen basislijn instellingenveld is toegevoegd
aan afmetingen opties dialoogvenster.
• De knop Plakken was verwijderd uit het afmetingen
opties dialoogvenster. Dit is nu hersteld.
• XYZ import vereiste foutief de aanwezigheid van de Z-waarden,
zelfs voor 2D gegevens.
• Afmetingen vernieuwden niet op het scherm na het
uitvoeren van het eenheid commando. Opslaan en opnieuw
laden waren nodig.
• Ingestelde zichtvensters op specifieke schalen
verschuiven niet meer wanneer nieuwe objecten toegevoegd
worden nadat het zichtvenster ingesteld is.
• Na het opnieuw definiëren van een blok zullen de
kenmerk definities in bestaande exemplaren van deze
bloknaam terugkeren naar de standaard tekst in plaats
van het behoud van hun oorspronkelijke waarden.
DesignCAD V18
Nieuwe eigenschappen en zeer belangrijke verbeteringen
DesignCAD 3D MAX v18 omvat meer dan 20 nieuwe
eigenschappen en verbeteringen. Ontdek de verbeterde weergave
voor superieure visualisatie en realistische weergave. Animatie
en ‘doorloop’ verbeteringen bieden een grotere controle. Meer
uitwisselingsmogelijkheden met DWG/DXF van AutoCAD; verbeterd
afmeten, gestandaardiseerd verschalen, betere tekeningen
uitwisseling, bijgewerkte opvulpatronen en nog veel meer.
NIEUW!
Textuur Procedures
DesignCAD biedt meerdere veelzijdige nieuwe
materiaaltextuur procedures aan die de realiteit en de
verscheidenheid van uw gerenderde tekeningen sterk verbeteren. U
kunt verscheidene soorten structuurtexturen toepassen om
houtnerf te reproduceren, steenstructuur, samengestelde
afgebroken materialen, marmeren lagen, bakstenen en andere
effecten. Tot vier verschillende textuurpatronen kunnen in
hetzelfde materiaal worden gecombineerd.
Verbeterde
Schaduwen Schaduwen kunnen nu geanti-aliased
(blokvorming voorkomen) worden voor een vloeiender uitzicht.

NIEUW!

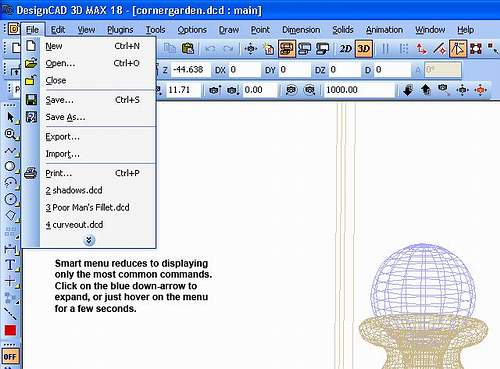

Slimme Menu’s
DesignCAD biedt nu slimme menu's aan zoals
die in Microsoft Office®. Aanvankelijk voorgesteld met een
verkorte lijst van beschikbare menu commando’s, om
schermvervuiling tegen te gaan, kan het menu worden
uitgeklapt, om alle lijnen te tonen door op de dubbele
pijlen te klikken op de bodem van het menu. Deze optie kan,
afhankelijk van de voorkeur van de gebruiker, worden
ingeschakeld of uitgeschakeld.
NIEUW!
Associatieve Afmetingen
Associatieve
afmetingen zullen automatisch aangepast zijn zodra je de
maat van het object verandert. Bijvoorbeeld, wanneer een
radiale afmeting geassocieerd is met een cirkel, je de
radius van de cirkel wijzigt via de Info Box, dan zal deze
geassocieerde radiale afmeting automatisch aangepast worden
naar de nieuwe radius.

NIEUW!

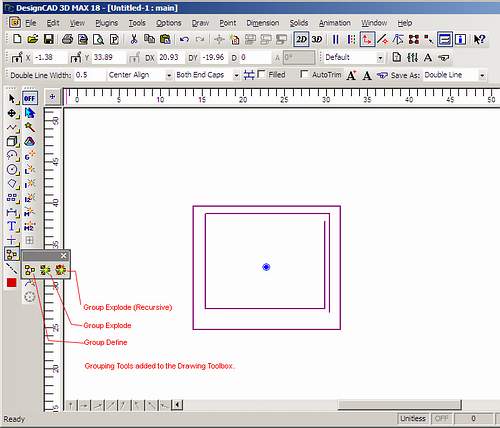

Gegroepeerde gereedschap Pictogrammen De gegroepeerde
commando’s zijn toegevoegd aan de Tekeninstrumenten of hoofd gereedschapsdoos als grafische iconen.

Verbeterde

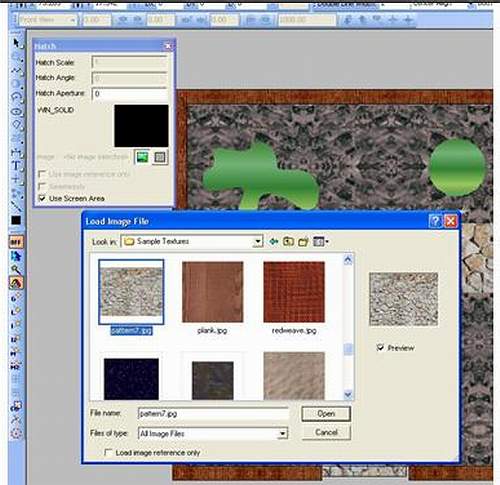

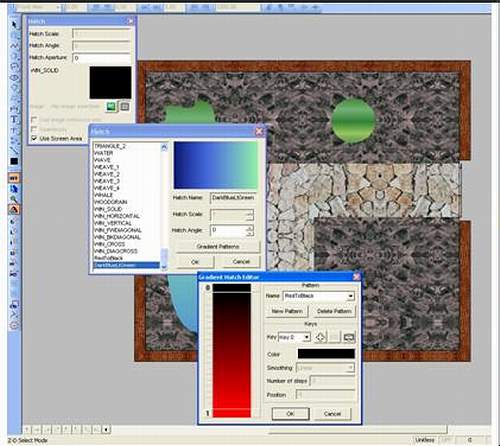

Arceringopdracht vernieuwd
De
arceringopdracht bevat enkele nieuwigheden:
Gegradueerde opvulling met verschillende sleutelkleuren.

Gebruik
afbeeldingen (jpg) als tegelvormig vulpatroon.

Nieuw

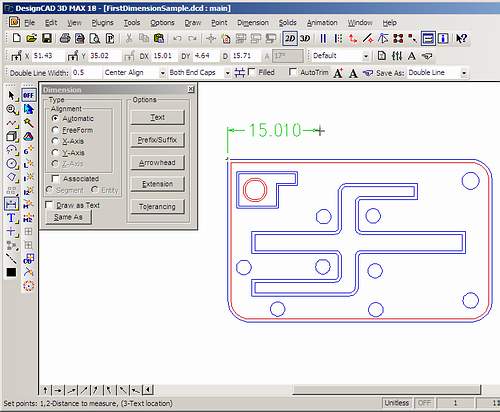

Auto-aanpassende
afmetingentekst Als u punten
zet voor de afmeting, zullen de tekst en de pijlen
automatisch binnen of buiten geplaatst worden naar gelang de
best passende plaatsing.

Nieuw

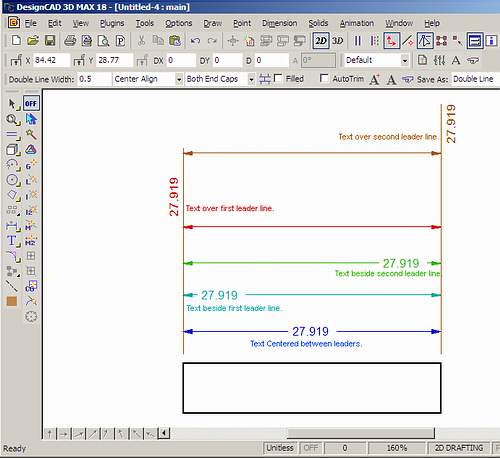

Automatisch herformatteren van Afmetingentekst Wanneer U nu de
plaats van de afmetingentekst verandert, dan passen de
afmetingspijlen zich automatisch aan.

Verbeterde

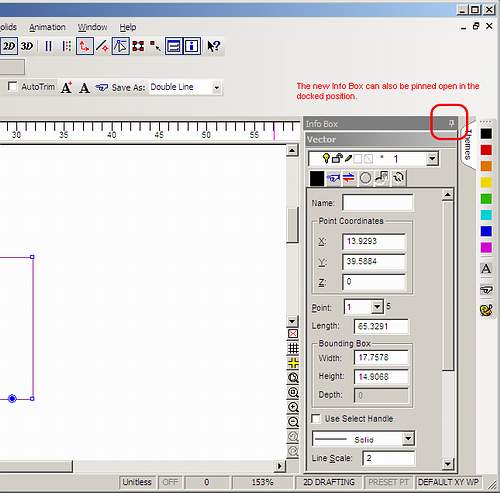

Info Box De info box
heeft nu een ‘uitrol’ stijl. Wanneer de cursor over de “Info
box” zweeft, aan de rechter hoek van het tekenkader, dan zal
de Info box uitrollen om de details van het geselecteerd
object weer te geven. Indien er niks geselecteerd is dan
blijft de Info Box dicht.
De Info Box kan ook vastgepind worden op een permanent-open
positie. Dit kan handig zijn wanneer U verschillende
entiteiten wilt onderzoeken en mogelijk snel na elkaar wilt
weergeven.

NIEUW!

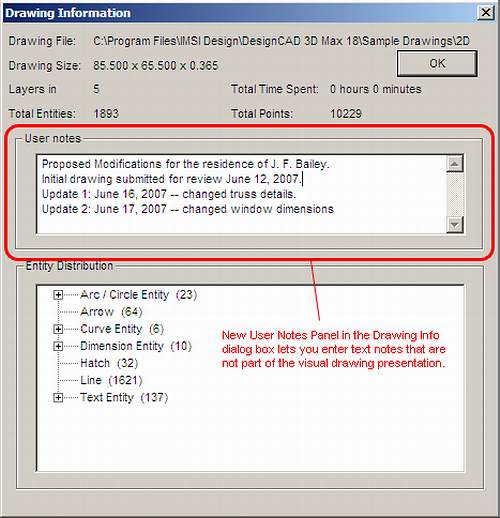

Gebruikers Nota’s Het tekening
Informatiedialoog venster heeft nu een gebruikersnota ruimte
dat U toelaat interessante tekstinformatie in te voeren maar
die daarom niet hoeft zichtbaar te zijn als deel van de
tekening.

Verbeterde
AutoCAD® DWG/DXF verenigbaarheid Leest en
schrijf AutoCAD bestanden van de 2008 versie – en geniet van
de verbeterde uitwisselbaarheid met de AutoCAD layout en
PaperSpace, plus uitgebreide ondersteuning voor AutoCAD
Lagen en Blokken in zowel DXF als DWG bestanden.
Precisie 2D Tekenen
2D Tekenen Intuïtieve
en verfijnde weergave gereedschappen, geavanceerde
geometrische constructie mogelijkheden, snelkoppelingen om
te tekenen en volledig lagenbeheer maken van 2D
tekenen een fluitje van een cent.

2D Teken gereedschap
Gebruiksgereedschap Werkruimte gereedschap Macro’s Tekengereedschap– ortho-lijnen, bogen en veel meer !! Weergave en opmeting Afmetingen gereedschap
Groepen, Blokken, Symbolen en nog veel meer!
NIEUW!
Bewaren om te delen. Wanneer U een
tekening bewaart, zijn alle bestanden die van buitenaf
verwijzingen hebben (texturen, symbolen, beelden) bewaart in
een submap met daarin de naam van de tekenaar.
NIEUW!
Print Schaal Opties &
Verbeterde
PaperSpace De meest
gebruikte printschalen zijn nu beschikbaar via een ‘uitval’
lijst in de Printdialoog Box. Natuurlijk kunt U nog steeds
een specifieke printschaal instellen als U dit wenst. Deze
vooraf ingestelde schalen kunnen ook geselecteerd worden in
de Paperspace vensters.

3D Precisie , Modelering en Visualisatie
3D Teken gereedschap
3D
Zichtinstellingen 3D Primitieven Box, Hemisfeer, Sfeer, … 3D (Vaste) Weergave handelingen – Afsnijden, Afschuining, … 3D Visualisatie
3D Modelering Toegang tot een
volledig gamma krachtige 3D basis modelleringvormen zoals
kubus, bol, halve bol, Piramide, Cilinder, kegel. Gebruik
van Booleaanse operaties met inbegrip van vormen-samenvoegen
(solid add), vormen-uitsparen (solid subtract) en schijven
snijden (slice) om uw 3D onderdeel te vormen! Plus,
krachtige nieuwe rasteropties geven U een grotere controle
en kwaliteit bij het toevoegen van oppervlakken aan uw
modellen.
NIEUW!
Toont centerpunten.
Toont een
centerpunt in het midden van cirkels, bogen en ellipsen. Het
type en de maat van dit centerpunt kan algemeen ingesteld
worden.
NIEUW!

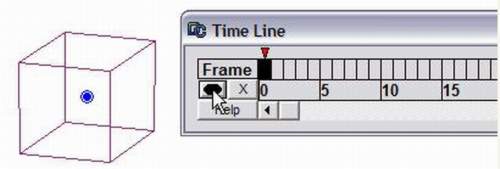

Animatie & Wandel door de tekening.
Creëert
prachtige geanimeerde presentaties met bewegend zicht op uw
3D modellen.
Verfijnde Gereedschappen
3D Visualisatie en Belichting
Geef uw 3D modellen
weer met toepassing van materialen, structuurbeelden of gebruik
doorzichtigheid en misteffect voor betere weergave.
Snel glad maken van
de schaduwranden met het NIEUWE
ingeschakelde schaduw gereedschap.
NIEUW!
Materiaaltextuur procedures staan toe om marmer, hout, cement,
nerven, vlekken, parelende structuur, steen, cellen of verlengde
houtstructuur aan uw tekeningen toe te voegen.
NIEUW!
Gebruik
een beeld als opvulpatroon.

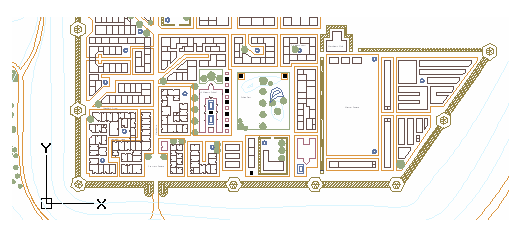

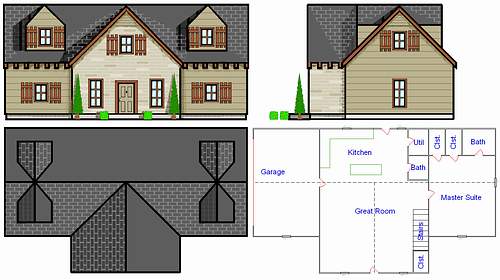

Bouwkundige Design
Gebruik DesignCAD
3D MAX om uw droomhuis te tekenen, grondplannen te maken,
herinrichtingsplannen voor een verdieping, meubelontwerp en
houtbewerkingprojecten. De mogelijkheden zijn eindeloos.

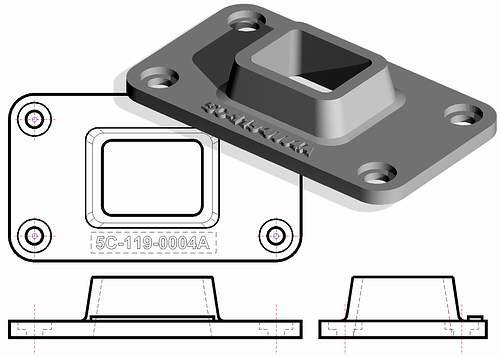

Mechanisch ontwerp
DesignCAD’s
Tekengereedschappen laten U toe alles te ontwerpen, van motoren
tot mechanische onderdelen, elektriciteit schema’s, technische
tekeningen, enz. … Creëer complexe 3D vormen eenvoudig door
extruderen (uitrekken) van uw 2D vormen. Geef weer in 3D en pas
kleurstijlen en belichtingseffecten toe om prachtige visuele
presentaties te maken.

Onderlinge bruikbaarheid en inhoud
Ondersteunt
Importeren en Exporteren van meer dan 20 CAD bestanden.
Importeert en
Exporteert volgende vectordata formaten:
Bovendien,
importeert DesignCAD XYZ data als lijnen, curven, of punten. Het
kan ook RIB, VRML, WPG, en PDF bestanden exporteren.
DesignCAD kan ook
volgende beeldbestanden lezen en opslaan:
·
JPG
·
BMP
·
TAG
·
TGA
·
TIFF (niet-LZW gecomprimeerd)
·
PCX
·
PSD
·
WMF
·
PNG
·
WPG
·
EPS
·
AWD
Systeemeisen
Minimum:
110+ megabytes harde schijfruimte voor een compacte installatie
• 256 Mb RAM (512 Mb op Windows Vista) • Microsoft Windows 2000,
Windows XP SP2, of Windows Vista . Aangeraden configuratie: Een
Pentium 4 (of gelijkaardig, of beter) processor • 512 Mb RAM
(1024 Mb op Windows Vista) • Een grafische kaart met Open GL
ondersteuning • Een monitor met een Min. resolutie van 1024 x
768.
Aangeraden:
2 GHz+ Processor, 3D Grafische versneller kaart, muis met
scrolwiel, Internet aansluiting.
Microsoft®
Internet Explorer™
Installatie vereist voor Internetregistratie.
|
|
Wat is Nieuw in
DesignCAD V17 ?
|
 |
 |
DesignCAD v17 zet een lange traditie
van innovatie, gebruiksgemak en prestaties voort
De krachtige nieuwe eigenschappen omvatten een nieuw, intuïtief
Lichtbron menu, die de gebruiker onevenaarbare controle van de
lichtinval en schaduwen op hun tekeningen geeft, evenals
verbeterde en OpenGL die DesignCAD tekeningen nu nog
realistischer maken. De verbeterde DXF en DWG ondersteuning lagen,evenals lijnstijlen,
zichten, zichtkader en blokken. Bovendien zet een nieuwe
tekenmacro DesignCAD- dossiers in een DWG formaat, om een
naadloze invoer in SketchUp® toe te staan
“Wij geloven dat de krachtige nieuwe eigenschappen van 3D
Maximum, met inbegrip van de capaciteit om complexere 3D
modellen te behandelen, de prestatieleider in makkelijk te
gebruiken CAD toepassingen is.”
Nieuwe eigenschappen
voor CAD 17
1. Nieuwe TRIM eigenschappen
a. Trimt alleen de gekozen
segmenten met nog meer mogelijkheden om multisegmentlijnen
te trimmen
b. Trim en verleng opdracht gaat nu ook voor krommen. Spline
of Bezier Curve kunnen nu ook getrimd worden met een, twee
of meerdere lijnen
VOORDEEL: De vorige versie van DesignCAD stond het
uitbreiden van deze entiteittypes niet toe
2. Nieuwe cirkel tangens op
lijn
a. U kunt een tangens nu
trekken door enkel twee punten te plaatsen. (1 – punt
dichtbij lijn, 2 - het punt van de Diameter of van de
Richtlijn van de cirkel)
VOORDEEL: 2D verhoogde tekencapaciteit, eigenschap eigen aan
CAD programma’s
3. Nieuwe Sectie Trim
a. Trimsectie werk zoals de
‘delete’ sectie wanneer “Trim binnen de sectie” ingesteld is
en werk zoals de sectie ‘Cut off ‘wanneer “Trim buiten de
sectie “ ingesteld is behalve dat het alle lijnresten
schrapt die de twee puntsrechthoek kruisen.
b. "Section Delete" is verwijderd
4. Nieuwe Omtrek opdracht
a. Berekent de omtrek van
het geselecteerde object of de omtrek bepaald door punten.
5. Meerdere Tekstlijnen
a. Creëer meerdere
tekstlijnen die nu gemakkelijk als een tekstblok kunnen
worden weergegeven.
b. “Toon Multlijnen tekst" knop toegevoegd aan de infobox
Voordeel: Gebruikers hoeven niet langer lijn per lijn de
teksten weergeven. Ze kunnen nu een volledige tekstblok
weergeven in één keer.
6. Nieuw kwadrant Cirkel
magneet
a. Spring naar het
dichtstbijzijnde kwadrantpunt op een cirkel een boog of een
ellips.
Voordeel : 2D ontwerp snelheid
7. Verbeterde hoekafronding
– 3D
a. Er is geen beperking van
het aantal randen van de op te ronden hoeken.
VOORDEEL: Alle drie de hoeken van een veelhoek worden nu
perfect uitgelijnd. Een essentieel probleem opgelost.
8. “Verbeterde snede met een
gebogen oppervlakte" – 3D
9. Nieuwe gepersonaliseerde
zichthoek weergave - 3D
a. Deze staat toe
gepersonaliseerde zichthoeken per gebruiker tonen, toe te
voegen of te verwijderen.
VOORDEEL: Gebruiksgemak. Eenvoudiger manier om een
standaardkijkhoek aan uw tekening te geven.
10. Nieuwe
lichtbroninstellingen voor open GL en DesignCAD belichting –
3D
a. Alle
lichtbroninstellingen werken in Open GL modus ( Menu: Tools->Shading
= >Set "Enable graphics acceleration" check box ) en in
DesignCAD rendering modus.
Verbeterde
Eigenschappen in DCAD 17
11. AutoCAD verbeterde
compatibiliteit
De opdracht ‘importeren’ is
verbeterd met AutoCad (lagen, lijnstijlen,zichten en zichthoekblokken)
12. Verbeterde raster opties
Raster vloeiend uitzoomen
Indien deze optie ingesteld is en uitgezoomd is buiten de
programma mogelijkheden om het raster weer te geven dan
wordt het raster getoon met minder lijnen anders verdwijnt
het raster volledig.
VOORDEEL: Onbeperkte
rasterweergave. Onbeperkt in- en uitzoomen en het raster
blijft behouden. Versie 16 verloor deze mogelijkheid maar
was eerder aanwezig in versie 15 en ouder.
13. Verbeterde Diameter en
Radius meetgereedschap – 3D
Het diameter en radius
meetgereedschap meet nu de diameter en radius van cylinders
en gaten.
Om de diameter van een
cylinder of een gat te meten :
1) Selecteer diameter en afmeting gereedschap.
2) Zet eerste punt op het segment van de cirkelrand.
3) Zet een tweede punt op een ander segment van de
cirkelrand. DesignCAD tekent een elastische lijn door 3 of 4
punten van segmenten.
4) Zet een punt om de richting van de diameterpijl te
bepalen.
14. Verbeterd vormen van een
vlak – 3D
Een vlak maken is niet
langer meer beperkt tot 4 lijnen. Creëer een vlakt door een
serie van kruisende lijnen als de lijnen buiten het vlak
vallen. ‘Surface patch’ opdracht is nu niet beperkt tot 4
vectoren met gecombineerde eindpunten.
Nieuwe
eigenschappen en verbeteringen ‘Support Developper Kit’
15. Nieuwe trimeigenschappen
zijn toegevoegd aan het SDK programma
Macro : Sys( 139 ) - Set /
Clear "Trim Picked Segments Only" optie.
Automatisatie: DesignCAD:IDcadTrim
nieuwe booleaanse eigenschappen
TrimPickedSegments".
16. Nieuwe en verbeterde
gebruikers interface
Taakbalken en statusblaken gebruiken Xtreme CodeJock library.
17. Nieuwe cirkel tangens
eigenschap toegevoegd aan de SDK
CircleTanLine
Nieuwe booleaanse
eigenschap "LockRadius" – In-en uitschakelen blokkeer radius
voor cirkel tangens naar lijnopdracht.
Nieuw cirkel teken type "dcCircleTangentToLine".
18. Nieuwe omtrek opdracht
toegevoegd aan SDK
Meet de omtrek begrensd door een opeenvolging van punten. Het
omtrek resultaat is weergegeven in Sys(658). Om te vermijden dat
het dialoogvenster wordt getoond gebruik de Omtrek() functie in
de plaats.
19. Nieuwe Trim sectie
eigenschappen toegevoegd aan SDK
“CutoffDel" Is gewijzigd in ">SectionTrim".
bInside if bInside = 0 dan trim buitenkant van de sectie anders
binnenkant van de sectie.
20. Verbeterde raster
eigenschappen toegevoegd aan SDK
Set / Clear "Vloeiende rasterdegradatie".
21. Nieuwe gepersonaliseerde
zichthoek weergave toegevoegd aan SDK
Gebruikt gepersonaliseerde zichthoekinstellingen
22. Nieuwe kwadrantmagneet
toegevoegd aan SDK.
Functie ‘QuadrantSnap’(dX As Double, dY As Double, dZ As Double,
bMoveCursorOnly As Boolean) Als Booleaans
23. Nieuwe macro laag groep
opdracht in SDK
Alle lagen groep opties zijn toegevoegd aan SDK
‘Recursive Group Explode’ toegevoegd aan SDK
|
|
Wat is Nieuw in
DesignCAD V16 ?
|
|
Beschrijving |
Commentaar |
 |
 |
|
Nieuwigheden |
|
3DMax |
Express |
|
Nieuwe onderliggende CAD tekenmotor |
Complexere 3D voorwerpen kunnen nu worden
gecreëerd; betere lat tekening. |
Ja |
Ja |
|
Optie voor het herschalen van een
tekening, om passend te maken bij het overschakelen van
eenheid. (beslissend voor de vervorming die hieruit zal
voortvloeien, symbolen en blokken inbegrepen) |
Momenteel schakel je met tekeneenheden
eenvoudig over van 10-voet naar 10 cm of 10 meter of 10 ... |
Ja |
Ja |
|
De mogelijkheid om voorwerpen te benoemen
en te selecteren / zoeken op de naam of de gedeeltelijke naam. |
Eens je iets getekend hebt, kan het zeer
moeilijk zijn (vooral over macro's of met automatische
tekeningen) om uit te maken of je de gewenste onderdelen
geselecteerd hebt. |
Ja |
Ja |
|
Multi-lijn lijnstijl met specifieke
instellingen en lijnstijl voor elke verwante lijn. |
|
Ja |
Ja |
|
Geneste groepen |
Mogelijkheid om één groep binnen een
andere te plaatsen; het exploderen van de buitengroep zal niet
automatisch de binnengroep exploderen. (nochtans is er een
optie om recursief te exploderen) |
Ja |
Ja |
|
Lijnstijlen bestaande uit eenvoudige
tekst of eenvoudige tekst gescheiden door streepjes of spaties
(streepjeslengte met betrekking tot teksthoogte) |
Zeer nuttig voor landmeters, geologen en
kaartenmakers in het algemeen |
Ja |
Ja |
|
Verbeteringen |
|
Ja |
Ja |
|
Nieuw raster algoritmen. (1) Verbetert de
beeldscherm problemen (2) meer onderverdelingstypes en opties
(Logaritmisch) |
Het huidige raster is niet optimaal,
hoofdzakelijk wegens problemen met de beeldschermvernieuwing.
(screen refresh) |
Ja |
Ja |
|
Uitgebreide rendering |
Verbeterde renderingsnelheid,
ondersteuning van OpenGL rendering, verbeterde uitvoer naar 3D
formaten zoals .obj |
Ja |
Nee |
|
Verhoogde AutoCAD compatibiliteit (layouts,
lijnstijlen, fonts, Afmetingen) |
De verenigbaarheid met AutoCAD is "altijd"
een hoofdzaak |
Ja |
Ja |
|
Afmetingen verbeteringen. |
Volgens de "ACAD compatibiliteit" ten
minste |
Ja |
Ja |
|
Verbeterd "arceren opvullen" algoritme (Hatch
Fill) |
"Arceren opvullen" zoekt in sommige
gevallen niet precies naar de grenslijnen voor deze opvulling. |
Ja |
Ja |
|
De gebruiker heeft nu controle over het
aantal facetten in een gevectoriseerde cirkel. |
Wanneer een cirkel of een boog
geconverteerd wordt naar een vlak, kunnen het aantal punten
onbepaald groot zijn. |
Ja |
Ja |
|
Lagen behandeling verbeteringen (laag
groepen, lagen reorganiseren). Uiteindelijk zouden wij
overgaan van een op index-gebaseerd naar een op
naam-gebaseerde laagstructuur, beschreven over het verloop van
twee tot drie versies. |
Vele gebruikers zouden lagen willen
associëren zodat de groepen lagen met één enkele klik kunnen
aan of uitgezet worden. Ook, zou de mogelijkheid, lagen
opnieuw ordenen om schermweergave en afdrukproblemen in orde
te brengen, heel nuttig zijn. |
Ja |
Ja |
|
|
De
Nieuwigheden
en Aanpassingen
in
DesignCAD 2D/3D
Pro MAX
en
2D Express
versie
15
| Nieuwigheden
in DesignCAD Versie 15 |
Nieuw
Verbeterd |
3
D
M a x |
E
x p r e s s |
Beschrijving |
| Maateenheden - staat de gebruiker toe om de maateenheid in de huidige tekening en de standaard maateenheid in nieuwe tekeningen te specificeren en een maateenheids schatting te maken voor tekeningen zonder maateenheid. (zie Units. doc voor een volledige beschrijving van deze opdracht en zijn implicaties) |
Nieuw |
ja |
ja |
|
De
opdracht "afmeting" - laat nu de gebruiker toe om
een eenhedenomzetter te gebruiken, deze maakt het mogelijk
om een afmeting om te zetten in een andere maateenheid dan
de basismaateenheid van deze tekening. De volgende
afmetingsopdrachten worden beïnvloed:
- Afmetingen, diameter, straal, boog, progressieve maat,
progressieve Straal, Afstand, Coördinaten.
- De voet- en duim tekstformaten worden automatisch omgezet
naar de basismaateenheid van de tekening. |
Verbeterd |
ja |
ja |
(
bijvoorbeeld, een afstand van 1 eenheid in een op voeten
duim gebaseerde tekening geeft precies 30.48 cm als een
CM-tekstformaat wordt gekozen) |
| De
maatregel (ruler) - toont nu de basismaateenheid van de
tekening. |
Verbeterd |
ja |
ja |
|
| De statuslijn - toont nu de basismaateenheid van de tekening. |
Verbeterd |
ja |
ja |
|
| De
omzetting van maateenheden in een opmaakscherm - wanneer een
waarde ingegeven wordt in het opmaakscherm in voet- en duim
(bijvoorbeeld, straal van een cirkel of DX, DY en DZ in het
relatiefpunt venster), wordt de afstand automatisch omgezet
in de huidige eenheid van meting. Nota: ALLEEN het voet- en
duimformaat, bv 5 3.25", wordt momenteel erkend en
omgezet. De afkortingen van de maateenheid zoals voet (ft),
duim (in), mm, cm, enz. worden niet erkend op dit moment en
zullen een waarschuwingsbericht weergeven in de statuslijn. |
Verbeterd |
ja |
ja |
|
| De configuratie van de werkruimte - staat een
werkruimteinstelling toe om de gekozen maateenheden te
specificeren |
Verbeterd |
ja |
ja |
|
| De nieuwe wizard - staat de gebruiker toe om maateenheden in te
stellen in deze wizard. |
Verbeterd |
ja |
ja |
|
| Roteer - verminderde het minimum van de omwentelingsstappen voor
beelden van 1 graad naar 0,01 graad. |
Verbeterd |
ja |
ja |
|
| In
het infovenster kan het beeld nu horizontaal of verticaal
wegklappen. |
Verbeterd |
ja |
ja |
|
| Nieuwe ondersteuning voor HSV-kleurmodellen verbeteren het
tekenen van kleurenbeelden in de autotekenen functie. |
Nieuw |
|
|
|
Mogelijkheid om een jpg-presentatie van de huidige tekening als
e-mail aanhangsel te verzenden.
In het verleden kon u enkel DesignCAD-bestand verzenden. |
Nieuw |
ja |
ja |
|
|
Leest en schrijft AutoCAD 2004 bestanden door gebruik te
maken van de nieuwe DWG directe bibliotheek van het
"verbond van de vrije tekeningen".
(new DWG Direct library from the Open Drawing
Alliance)
|
Nieuw
|
ja |
ja |
geeft
een betere interactie met andere tekenpakketten. |
| Opslaan als Symbool - biedt speciale opties om een tekening op te
slaan voor gebruik als symbool. |
Nieuw |
ja |
ja |
Mogelijkheid
om referentiepunten te plaatsen vóór het opslaan van de
tekening welke telkens opnieuw kunnen worden gebruikt. |
| Symbool
laden - zet automatisch symbolen of blokken om in de
basismaateenheid van de huidige tekening. |
Verbeterd |
ja |
ja |
De
symbolen zonder maateenheid worden omgezet volgens de
"Standaard voor het openen van tekeningen zonder
maateenheid" instellingen in de opdracht maateenheden.
De symbolen die in een
tekening zonder maateenheid worden geladen worden als
dusdanig behandeld. |
| Toon
tekeninghandvatten - Toont de huidige tekenhandvatten. |
Nieuw |
|
|
Tekenhandvatten
worden gebruikt om de plaats en de schaal van symbolen en
blokken te manipuleren wanneer zij in een andere tekening
worden ingeladen. (Met de zwaartepuntmagneet (gravity Snap)
spring je naar de handvatten ) |
| De F6-toets schakelt tussen het Infovenster en de tekenzone. |
Verbeterd |
ja |
ja |
|
| Het
arceringvenster heeft een aankruisvakje voor
"inzaaipunt uitschakelen". |
Verbeterd |
ja |
ja |
|
| De
dubbelelijnvenster heeft een aankruisvakje voor
"inzaaipunt uitschakelen". |
Verbeterd |
ja |
ja |
|
| Het afmetingenvenster heeft een optie voor maateenheden omzetten. |
Verbeterd |
ja |
ja |
|
| Het afmetingenvenster heeft opties voor voor- en achtervoegsel. |
Verbeterd |
ja |
ja |
|
| Het attributenvenster heeft opties voor hoeken. |
Verbeterd |
ja |
ja |
|
| De
symbool- en blokinformatievensters hebben nu een optie voor
Explode (uitéénvallen) enkel op het hoogste Niveau |
Verbeterd |
ja |
ja |
|
| Voorkeur
-- deze opdracht laat de gebruiker enkele duisterdere
gedragsaspecten van DesignCAD s
controleren, zoals afdrukken op laagvolgorde (layer) of
volgens entiteitvolgorde of naar symbool of blok handvatten
springen (snap) of naar punten in een arceerpatroon gaan,
hoe symbolen
exploderen, enzovoort. ... |
Nieuw |
ja |
ja |
Geeft
de gebruikers controle over enkele eigenschappen van DC om
vlotter te werken. |
| Afdrukvoorbeeld
-- De maatregel toont de afdrukmaateenheid |
Verbeterd |
ja |
ja |
|
| Open -- Laat nu meerdere gebruikers, gelijktijdig, dezelfde
tekening bekijken. Alleen de eerste gebruiker die het
bestand opent kan het origineel overschrijven, de andere
gebruikers moeten hun aanpassingen aan de tekening onder een
andere (verschillende) bestandsnaam opslaan. |
Verbeterd |
ja |
ja |
|
| Verberg
/ Herstel alle gereedschapslijnen (Toolbars) -- Schakelt
alle momenteel actieve gereedschaplijnen uit of aan, handig
als u een snelle manier nodig hebt om het tekeningsgebied
tijdelijk te vergroten. |
Nieuw |
ja |
ja |
|
| Standaard
lijnstijl (Custom Line Styles) -- De standaard lijnstijlen
zijn verhoogd van 80 naar 500 |
Verbeterd |
ja |
ja |
|
| Magneet opdrachten (Snap) -- kunnen nu ook naar arceerpatronen en
symboolpunten springen (beide optioneel) |
Verbeterd |
ja |
ja |
|
| Extruderen -- De extrudeer opdracht is nu in twee verdeeld:
Extrudeer en extrudeer langs een Kromme. Deze vereenvoudigde
extrudeeropdracht ondersteund eenvoudige lijnvormige
extrusies en extrusies met een vaste tekenhoek. Het nieuwe
gedeelte -Extruderen lang een kromme- heeft verscheidene
opties om de richting van de dwarsdoorsnedevorm te
controleren wanneer het zich langs de kromme beweegt. |
Verbeterd |
ja |
|
|
| Verwijder de handvatten van de tekening -- verwijdert de huidige
tekenhandvatten, resulteert in impliciete
standaardhandvatten bij de onderste linker- en de onderste
rechterhoek van de omsluitende rechthoek van de tekening. |
Nieuw |
ja |
ja |
|
| Verlengen (extend) en verlengen met afstand (maat) -- kan nu ook
worden gebruikt om pijlentiteiten aan te passen (langer of
korter) |
Verbeterd |
ja |
ja |
|
| Magneet
opdracht Snijpunt-1 en snijpunt-2 (Intersection 1 - 2) --
Deze werken nu ook op pijlentiteiten |
Verbeterd |
ja |
ja |
|
| Afgeronde cylinder -- tekent een cylinder met een of twee
afgeronde basissen. |
Nieuw |
ja |
|
|
| Trim dubbele lijnen -- heeft een nieuwe optie "alleen
toepassen op de selectie" voor een betere controle over
deze trimfunctie. |
Verbeterd |
ja |
ja |
|
| De plaats van het arceer patroon -- staat de gebruiker toe om de
uitzaaiplaats te veranderen waarop een arceerpatroon
gerefereerd is en dit arceerpatroon effectief binnen zijn
grenzen te plaatsen . Dit werkt op arceerentiteiten en op
dubbelelijnentiteiten gevuld met een arceerpatroon. |
Nieuw |
ja |
ja |
|
In werking stellen van de magneetinstellingen -- Laat de
gebruiker toe de lopende magneet opdrachten in- of uit te
schakelen en over te gaan naar individuele
magneetinstellingen. Optionele magneetinstellingen zijn:
- Zwaartepunt (Gravity)
- Lijn (Line)
- Middenpunt (Midpoint)
- Snijpunten (Intersection)
- Tangentiaal (Tangent) |
Nieuw |
ja |
ja |
|
| Verbreekbare magneet -- Biedt de mogelijkheid om wisselwerking
tussen magneetfuncties in- of uit te schakelen. (Bv. bij het
gebruik van de zwaartepuntmagneet op een van de punten voor
snijpunt-2 of middenpunt-2 of lijnvlak in te stellen) |
Nieuw |
ja |
ja |
|
| Boog (het midden, begin, einde) -- toegevoegde optie om de
gewenste straal voor de boog te specificeren. |
Verbeterd |
ja |
ja |
|
| Attributen - staat nu de gebruiker toe om de teksthoek te
specificeren. |
Verbeterd |
|
|
|
De
Nieuwigheden
en Aanpassingen
in
DesignCAD 2D/3D
Pro MAX
en
2D Express
versie
14
De 2D
commando's en functies zijn beschikbaar in DesignCAD 2D Express
en in DesignCAD 2D/3D Pro MAX.
De 3D
commando's en functies zijn alleen beschikbaar in
DesignCAD 2D/3D Pro MAX.
- Vernieuwde "seriële
kopieën" Opdracht (Updated Array Command)
De opdracht "Serieel kopiëren" (Array) heeft
meerdere nieuwe opties. De vroegere namen van de invulvakken
Afstand 1, afstand 2 en afstand 3 zijn gewijzigd in kolommen,
rijen en lagen. Zij werken nog steeds zoals vroeger.
- "Serieel
kopiëren" Optie: Gebruik het origineel als eerste kopie.
(Use Original As the First Copy)
Dit nieuwe aankruisvak laat U kiezen of U al dan niet het
(origineel) geselecteerde object(en) als eerste kopie in de
reeks gebruikt. Als het vak is aangekruisd begint de seriële
kopie bij het geselecteerd origineel, net zoals in de vorige
DesignCAD versies. Maar als dit vak leeg blijft, dan kan je
een plaats aanduiden vanwaar de eerste kopie van de serie
begint. Dit laat U toe seriële kopieën te maken van een
object ver van het origineel en zonder dit origineel te
beroeren.
- "Serieel
kopiëren" Optie: Afstand Type (Distance Type)
Deze keuze schakelaar laat U kiezen tussen de verschillende
wijzen dat de afstand tussen de geplaatste punten moet
begrepen of geïnterpreteerd worden door DesignCAD.
- "Serieel
kopiëren" Optie: Oriëntatie (Orientation)
Deze uitklaplijst is enkel actief voor de seriële kopieën
rond een curve en verleent opties voor een preciezere
plaatsing.
- "Serieel
kopiëren" Optie: Detailleer verschuiving/afstand
(Specify Offsets/Distances)
In dit optievenster ontdekken wij een nieuwe groep opties
waarmee je de verschuivingafstand voor elke richting kan
bepalen.
- Slimme opties in het
"Serieel kopiëren" dialoogvenster (Smarter options
in the Array dialog box.)
Wanneer je de opties aanduidt in het dialoogvenster zal je
merken dat sommige opmaakvensters verborgen zijn en anderen
uiten zich afhankelijk van toepassing op de geselecteerde
optie.
- "Serieel
kopiëren" Optie: Schaal (Scale)
Deze nieuwe optie geeft U de mogelijkheid om een begin en eind
schaal toe te passen op de seriële kopieën. De eerste kopie
zal een schaal instelling krijgen (naar boven of naar onder)
volgens het gegeven bij de startschaal instelling. De laatste
kopie wordt bepaald door de eindschaal instelling. De
tussenliggende kopieën worden traploos op schaal gebracht
tussen deze twee extremiteiten (begin- en eindobject).
- "Serieel
kopiëren" Optie: Hoek (Angle)
Indien er seriële kopieën langs een curve geplaatst worden
en U hebt een oriëntatie gekozen naar Voor, Achter, Links of
Rechts dan kunt U elke kopie laten wentelen rond de richting
van de beweging. Hierdoor worden de seriële kopieën rond de
curve gewenteld. De tussenliggende kopieën zijn
verhoudingsgewijs gekanteld.
- "Serieel
kopiëren" Optie: Verschuivingsafstand tot de basis kopie
(Offset Distance to First Copy)
Voor seriële kopieën langs een curve waarbij een
verschuivingmaat bepaald werd tussen de kopieën. U kunt ook
een verschuivingmaat opgeven van de eerste of basiskopie naar
het eind van de curve.
- Oppervlakken verbinden
(Surface Connect)
Het "oppervlakken verbinden" commando heeft twee
nieuwe opties: - De originele punten gebruiken (Use Original
Points), forceert de "oppervlakken verbinden"
functie om de originele punten van de kruisende sectielijnen
met elkaar te verbinden. Deze optie behoudt de ware vorm van
de verbonden lijnen. - Behoudt de orde van de originele punten
(Retain Original Point Order), Verbindt punt 1 van elke lijn
met punt 1 van de volgende lijn en dit eveneens voor punt 2, 3
en zo verder.
- Blokkeer X-as, Y-as en Z-as
(Lock X Coordinate; Lock Y Coordinate; Lock Z Coordinate)
Blokkeren van een van de drie assen herleidt deze tot een
vaste positie terwijl de overige ontsloten assen vrij kunnen
bewegen.
- Nieuwe inkleuropties
(alleen niet - OpenGL inkleuring) (New Shade Options)
Inschakelen van het doorschijnende vermogen voor transparante
materialen. Deze nieuwe optie is nu beschikbaar in DesignCAD's
oorspronkelijke renderer (fotorealistisch omzetten van
tekeningen) maar alleen te gebruiken met Phong en Gourad
inkleuring. Inschakelen van (Fogging) het misteffect toont een
mistig beeld van uw ontwerp.
- Nieuwe optie bij het
materialenbeheer (New Options for the Material Editor)
Het doorschijnende vermogen kan variëren van 0 tot 100.
Objecten met een 0 instelling zijn ondoorzichtig objecten,
deze met een instelling op 100 zijn nog met moeite zichtbaar
bij de inkleuring. Doorschijnen of doorzichtigheid is alleen
mogelijk met een Phong of Gourad instelling en met de
grafische versnelling uitgeschakeld. Uitstraling (Emission)
kan variëren tussen 0 en 100. Uitstraling maakt een
ingekleurd object levendiger, alsof het belicht wordt van
binnenuit. Ingesteld op 0 heeft geen zichtbaar effect,
uitstraling ingesteld op 100 maakt het object schitterend.
Objecten met een uitstralingseffect dienen niet als lichtbron,
zij werpen geen licht op andere objecten.
- "Verdeel"
commando (segmenteren) (Segment Command)
Biedt nu een optie om een afstand in te stellen welke op zijn
beurt toelaat het gewenste aantal gewenste segmenten te
bepalen. De overblijfsels, elk lijnstukje die korter is dan
het gewenste, worden gewist. Stel een snijpunt en een richting
in, hierdoor kan U een exact punt bepalen en een optioneel
tweede punt voor de richting waarin gesneden wordt.
- "Roteer" commando
(Rotate Command)
De "roteer" opdracht heeft nu een schakelaar op een
lijstvenster dat U toelaat om de as te kiezen. Eveneens nieuw
is de "door middel van Selectie Handgrepen" Optie
welke, wanneer actief, om het even welke as U kiest maakt dat
de rotatie-as zich verlegt zo dat deze door de eerste
selectiehandgreep loopt. Indien deze optie niet actief is dan
loopt de rotatie as door het te plaatsen punt(en).
- "Rotatief slepen"
methode werkt nu met cursor ondersteuning en bied aanhoudend
slepen.
Ter vervanging van het vorige, boven/onder en links/rechts,
roteren kan je nu met de cursor rond de rotatie-assen. (In
sommige gevallen is het gebruik van Ctrl+Shift+slepen nodig om
te bewegen in of uit de diepte-as voor de gewenste rotatie.) U
kunt nu klik / snap / loslaten of eenmaal klikken om een
startpunt te plaatsen, draaien naar keuze en een 2de klik voor
het eindpunt van de rotatie.
- Sluit alle commando's
(Close All Command)
Dit commando sluit alle open tekeningen tegelijk. Voor elke
niet opgeslagen tekening krijg je de keuze uw wijzigingen toch
nog op te slaan.
- Verbeterde "opslaan
als" opdracht (Improved Save As Command)
Opslaan met "verborgen lijnen verwijderen"
instelling geeft U een optie welke toelaat automatisch
opschonen van de verborgen lijnen tekening toe te passen. Dit
verwijdert de meeste (maar niet alle) van de gekopieerde
lijnen in de geprojecteerde tekening.
- "Sla een kopie
op" commando (Save A Copy Command)
Dit commando werkt zoals "Opslaan als", uitgezonderd
dat het de naam van het actieve bestand niet wijzigt, dit
maakt het makkelijk stapsgewijze back-ups te maken zonder de
basisbestandsnaam te wijzigen.
- Verbetert Exporteren in DWG
/ DXF (Improved Export DWG/DXF)
Wanneer U exporteert (uitvoert) naar AutoCAD 14 of 2000 heeft
U nu een paar nieuwe opties: Exporteer het rooster- oppervlak
in 3D maas (rechthoekige maas) of een meervlakken maas
(veelhoeken maas). Exporteer arcering als een arceringeenheid,
lijneenheden, omtreklijn. Vaste diktelijnen (bijv. 0.3 mm
afdruk dikte) zullen nu importeren en afdrukken op de juiste
dikte. Blokken en symbolen worden nu geëxporteerd als
AutoCAD-type blokken met enige beperkingen.
- Importeer DWG / DXF
Blokken worden nu omgezet naar DesignCAD blokken met de
volgende beperkingen: DesignCAD explodeert inééngesloten
blokken van de originele tekening. Alleen het buitenste
blokniveau is onthouden. Geroteerde attributen in geschaalde
blokken zijn niet geschuind zoals in AutoCAD.
- Nieuwe lagen opties (New
Layer Options)
U hebt nu de keuze om lijnen toegekend aan lagen in te stellen
met vaste afdrukbreedte. In het lijnstijldialoog venster
markeert U "Schakel afdruklijn dikte in" en kies de
geschikte breedte uit de lijndikte uitvallijst.
- Start macro's en Exe's in
de opdrachten balk.
Nu start je macro's en uitvoerbare bestanden vanaf de
opdrachtenlijn, optioneel met de opdrachtenlijn parameters, en
U hoeft de Run opdracht niet in te geven voor uitvoering. U
kan zelfs de bestandsextensie weglaten.
- Bitmap informatie venster
(Bitmap Info Box)
Het invoegpunt bewerkingcontrole werd toegevoegd.
- Blok informatie venster
(Block Info Box)
Het invoegpunt bewerkingcontrole werd toegevoegd.
- Symbool infovenster (Symbol
Info Box)
Een invoegpunt bewerkingcontrole werd toegevoegd. Individuele
X, Y, Z schaalvensters zijn vervangen door een eenvoudig
schaalvenster met een enkele verhoudingsopgave. (Symbolen
kunnen niet onafhankelijk van schaal veranderd worden, maar
blokken wel) Het eenvormige schaal aankruisvakje werd
verwijderd. (Symbolen hebben altijd een éénvormige schaal).
- Arceer infovenster (Hatch
Info Box)
Gebruik een tekenbladkleur.
- Kleurbepaling in het lagen
aankruisvak. (Color By Layer checkbox)
Het is nu eenvoudig te controleren of een eenheid- of
objectkleur bepaald wordt door de laag, of door de gebruikte
kleur, gekozen in de kleurendoos. In vorige versies van
DesignCAD kon je een tekening maken in een bepaalde kleur en
deze dan verplaatsen naar een andere laag met een vooraf
ingestelde kleur, hierbij bleef de oorspronkelijke kleur van
het object behouden. Het paste zich niet aan de kleur van de
laag aan. Wanneer je nu het betreffende vakje aankruist in het
infovenster zal de tekening, na het verplaatsen naar een
andere laag, automatisch de kleur aannemen die toegekend werd
aan deze laag.
- Lijntype in het lagen
aankruisvak. (Line style By Layer checkbox)
Het lijntype is nu op dezelfde wijze te beheren als de kleur,
door een vooraf ingestelde lijnstijl in de laag (of lagen) te
bepalen.
- Kleur bepalen door laag
commando en lijntype bepalen door laag commando.
Er zijn twee nieuwe opdrachten in de opties: "Kleur door
laag" en "lijntype door laag". Deze opdrachten
beheren de kleur en het lijntype van de eenheden wanneer deze
gebaseerd zijn op het originele kleur en/of Lijntype, of
indien deze zich automatisch aanpassen bij het verplaatsen van
laag naar laag. (of indien bij een laag de vooraf ingestelde
kleur en lijnstijl worden gewijzigd.)
- Nieuwe magneet functie -
onderbreekbare magneet methode. (New Snap Mode - Interruptible
Snaps)
De magneet gereedschapsdoos bevat nu een in- of uitschakel
gereedschap om de magneetfunctie te onderbreken. Voorheen werd
de gebruikte magneetopdracht meestal beëindigd door de keuze
van een ander magneetcommando
(meestal zal een rechtermuis klik gebruikt worden voor de
zwaartepuntmagneet) Als je de onderbreekbare magneetfunctie
inschakelt, dan kan je bijvoorbeeld beginnen met een
middelpuntmagneet en nadien doorgaan met een lijnmagneet voor
het eerste punt en als volgt een middelpunt-2-magneet voor het
tweede punt.
|

|

DWG/DXF
Compatibel
|
Wat is nieuw in DesignCAD PRO
2D/3D MAX+, v13 ?
- Optie extruderen onder
een vaste hoek (Fixed
Angle Extrusion)
Extrudeer
objecten van een samenhangende tekening, onafhankelijk van hun
breedte en hoogte, met de nieuwe DesignCAD functie
“Extruderen met vaste hoek”. Werkt op dezelfde wijze als
AutoCAD.
-
Nieuw:
Bestandsmodel (New file wizard)
Met het
DesignCAD nieuwe bestandsmodel (file wizard) word je begeleid
om alle hoofdinstellingen bij het starten van een project in
te geven. Wij hebben al deze basisinstellingen verzameld in
een wizard. Bepaald de breedte van het tekenscherm (Blad) en
de andere tekenopties zoals : het (snap)rooster, de
afdrukinstelling. Controleer het tekstformaat van alle
afmetingtypes vanuit een keuzeveld en kies een afdrukmodel.
(Paper Space) Na het voltooien van de instellingen kies je:
“stel in als standaard” en de wizard slaat alles op voor
U.
-
Doorsneden
(Cross Section)
Van
elk 3D object kan nu heel eenvoudig een of meerdere
doorsnede(n) genomen worden, eenvoudig door op het gekozen
object te klikken. Je kunt zelf het doorsnedenvlak bepalen of
kiezen in de standaardvlakken. Meerdere doorsneden op elk
gewenst punt van een object is nu snel en eenvoudig uit te
voeren.
-
Hulp of constructielijnen
(Construction Lines)
Trek hulplijnen in alle richtingen of gebruik ze als
begrenzing van uw tekening en om U te helpen de verschillende
eenheden uit te lijnen. Deze hulplijnen kunnen uitgeschakeld
worden om de duidelijkheid van uw tekening of afdruk niet te
beïnvloeden.
-
Omtreklijnen (Contour
Lines)
Onze nieuwe “Omtreklijn” opdracht maakt het mogelijk om
heel eenvoudig omtreklijnen te plaatsen. Kies je oppervlak,
klik er op en de omtrek lijn is gemaakt. Ideaal om hoogte
markeringen aan te brengen en om de omtreklijnen te tekenen
van elk volume op eender welk punt.
-
Snijden van een lijn
(Line Cut Command)
De gebruikers hebben nu een interactief hulpmiddel om een
object te snijden of te breken op elke gewenste plaats. Duid
het object aan dat gesneden moet worden Vervolgens ziet U een
elastieklijn die loodrecht uit dit object naar de aanwijzer
(cursor) loopt, wat precies snijden toelaat van elk object of
lijnstuk. Bij cirkels, ellipsen en bogen word het centerpunt
als basis gebruikt, wat toelaat zonder problemen radiale
sneden toe te passen
-
Dialoog venster om
Objecten uit te lijnen (Align Objects Dialog Box)
Eveneens
nieuw is het dialoog venster “Objecten uitlijnen” wat ons
toelaat op uiterst eenvoudige wijze objecten uit te lijnen. In
2D kan je uitlijnen naar links, rechts, boven of onder. In 3D
kan je ook uitlijnen in de diepte.
-
Middelpunt-2 magneet
gereedschap. (Mid-Point
2 Snap Tool)
Met deze nieuwe eigenschap kan de gebruiker de aanwijzer naar
het midden tussen twee te plaatsen punten springen.
Beschikbaar in de magneet gereedschapsdoos of in de menu’s.
Een meelopend magneetpunt laat U steeds de positie zien van
dit middenpunt wanneer U de aanwijzer verplaatst
-
Center merkpunt (Dimension Center Mark)
Aanduiden van het centerpunt van Cirkels en bogen door er
eenvoudig op te klikken. Hierbij kan de afmeting en de
kenmerken van het merkteken (kruis) aangepast worden door een
bepaalde maat op te geven, of percentsgewijze in verhouding
met de grootte van de cirkeldiameter, naar keuze.
-
Verbeterde Boleaanse
vlakken (Improved Plane Booleans)
Met
deze nieuwe opdracht kan je vormen toevoegen of uitsparen,
vind je de snijpunten van twee vormen of de resulterende vorm
van de vereniging van omtreklijnen. Nu kan je alle uit te
sparen vormen aanduiden vooraleer de uitgespaarde vorm te
selecteren welke het ontwerpen van oppervlakken vereenvoudigd.
Daarbovenop moet je nu geen objecten meer omvormen tot vlakken
om deze te gebruiken.
Deze nieuwe veelhoekberekeningen kunnen gebruikt worden op
vectoren, cirkels, curven en alle gesloten vormen en deze
werken in 2D tekeningen en in 3D vormgeving
-
Vorm dubbele lijnen om
in vlakken (Convert Double-lines to Planes)
Nu kan je dubbele lijnen tekenen als vlakken om deze nadien
naadloos te extruderen in 3D. Het was nooit zo eenvoudig om
een 2D grondplan om te zetten in een 3D presentatie
-
Verbeterde OpenGL
inkleuring (Improved
OpenGL Shading)
DesignCAD’s OpenGL inkleuring is levendiger dan ooit !!
Wanneer je nu lichtbronnen toevoegt in de directe
inkleurmethode maken zij het beeld briljanter door toevoeging
van hun eigen intensiteitwaarden aan de bestaande scène. Je
kan nu objecten roteren met kleurbehoud en de lichtintensiteit
en weerkaatsing controleren door eenvoudig aan- of
uitschakelen van lichtbronnen
-
Blokvorming (Blocks)
DesignCAD
ondersteunt nu ook blokvorming !! Definieer vlug eender
welk object als een blok, elke kopie van deze blok verwijst
naar het origineel. Elk blok heeft zijn eigen unieke naam, je
kan zelfs DesignCAD ’s nieuwe attributen voor blokken
toevoegen. Wanneer U een blok invoegt met een attribuut zal
het programma U informeren (in een materialen lijst) over de
specifieke eigenschappen van deze blok welke werden opgenomen
in het attribuut.
-
Een blok aanduiden
(Block Define)
Deze opdracht
laat je toe om blokken te creëren buiten de geselecteerde
eenheden of om objecten toe te voegen aan bestaande blokken.
Selecteer het object waarvan je een blok wil maken en kies
“Block Define”. Typ de specifieke naam voor dit blok en
klik OK. Wil je eenheden toevoegen aan het blok, selecteer het
blok en de toe te voegen eenheden en kies de “Block
Define” opdracht opnieuw. Je zal verwittigd worden wanneer
je het bestaande blok wil overschrijven met het nieuwe blok.
Als je eenheden wil toevoegen aan een blok en je wil een
afzonderlijke kopie van het object, klik op de (herinneren)
“retain” knop. Om het blok te wissen klik op de
“delete” (wissen) knop.
-
Verwijder ongebruikte
blokken (Purge Unused Blocks)
Deze opdracht
verwijdert alle blok definities uit het geheugen (en de invoeg
blok lijst), welke geen kopijen hebben in de huidige actieve
tekening.
-
Attributen definities
(Attribute Definition)
De
nieuwe attributen definitie eenheid kan toegevoegd worden aan
een blok. Dit zijn intelligente attributen welke in staat zijn
de gebruiker te verwittigen als er een nieuwe kopie van dit
blok (met deze attributen) ingevoegd wordt in de tekening. Als
je een van deze eenheden aanmaakt word je attent gemaakt door
de tekst welke verschijnt als het blok is ingevoerd.
-
Bestandopslag is terug
(Backup Files Return)
Terug op
algemene aanvraag, DesignCAD slaat .BAK bestanden op bij elke
bewaring van een .DCD bestand. Schakel deze optie in of uit in
de algemene opties
-
Klevende
handgrepenschakelaar (Sticky Handles Toggle)
Nu kan je de
opgeplakte handgrepen aan- of uitschakelen. In 3D zeer geliefd
in 2D ongewenst? U heeft nu de keuze, schakel ze aan of uit.
-
Eenvoudiger
oppervlakte commando (Easier Area Command)
Terug
van uit DesignCAD 2D versie 7, kan je nu voor elk geselecteerd
object de oppervlakte opvragen, gedaan met onregelmatige
vormen met de hand na te tekenen om de oppervlakte te kennen
-
Gemakkelijker
handgrepen instellen (Better Set Handles)
Nu kan je
kiezen tussen meerdere vooringestelde plaatsen om de
handgrepen te zetten, waaronder het objectcenter of de hoeken.
Dit nieuwe dialoogvenster kan geplakt worden op een geschikte
plaats en herinnert zich uw laatste keuze.
-
Verbeterde Lagen
dialoogvenster (Improved Layer Dialog Box)
Het lagen
dialoogvenster is nu breed genoeg om de volledige laagnaam te
tonen in een oogopslag.
-
Veel preciezere
vloeiende lijnen optie (More Precise Smoothing Options)
Curven vloeiend
maken door het verminderen van de geplaatste punten, laat de
gebruiker nu toe om zelf het gemiddelde aantal punten te
bepalen om zodoende de aangepaste definitieve vorm te creëren.
De gebruiker heeft nu een precieze controle over het aantal
punten waarvan de curve een gemiddelde is en kan een lijn
converteren in een curve om een vloeiende lijn te bekomen.
-
De optie sectie
uitknippen. (Section Cutoff Option)
DesignCAD bevat
nu een optie die U de keuze laat welke de te snijden eenheden
binnen deze sectie worden.
-
Een sectie snijden met
een lijn. (Section Cut by Line)
Deze nieuwe
opwindende opdracht laat je toe objecten te snijden aan de
hand van andere objecten en verwijdert de sectie binnen deze
niet rechthoekige lijnen uit uw tekening, gewoon door er op te
klikken
-
Verbeterde Tekst (Text
Improvements)
DesignCAD 3D
MAX plus heeft nu een verbeterde lettertype- of
tekensetcontrole. Je kunt je lettertype kiezen in een
uitklaplijst in het tekst dialoog venster. Je kunt ook
standaard teksten invullen in het tekst dialoog venster voor
later gebruik in de tekening.
-
Verbeterd
Informatievenster (Improved
Info Box)
DesignCAD 3D
MAX plus laat je de hoogte en de breedte van de geselecteerde
onderdelen aanpassen in het Infovenster (Info Box), juist
zoals in DesignCAD 2D – 7. Sectie en lengte zijn eveneens
bewerkbaar in het infovenster alsook de sectie en het volume.
-
Tweehoofdige pijlen
(Two Headed Arrows)
Een eenvoudig
aankruisvakje geeft je de mogelijkheid beide uiteinden af te
sluiten met een pijlpunt
-
Kopieer
naar een andere laag. (Duplicate to Layer)
‘t Is nu
eenvoudig om een object naar een andere laag te kopiëren,
zonder het origineel te verplaatsen, met DesignCAD’s nieuwe
“kopieer naar laag” optie.
-
Verbeterd schikken van
meervoudige kopieën (Improved Array)
Bij het
schikken van meervoudige kopieën langs een curve kun je nu de
afstand tussen de kopieën bepalen.
-
BasicCAD
verbeteringen. (BasicCAD
Improvements)DesignCAD
3D MAX plus heeft meer constanten in BasicCAD en de
mogelijkheid lijnen verder te zetten met het “Underscore”
(_) karakter. De macros kunnen nu gebruikt worden om de
Statusbalk te personaliseren en zo meer plaats te maken voor
berichten naar de gebruiker toe. De gebruikers kunnen de
invoerlijst automatiseren door over te gaan op variabelen en
deze vragen om een aantal punten te plaatsen binnen een
tekenopdracht. Gebruikers kunnen hun eigen gepersonaliseerde
functies creëren en ingesloten variabele bestanden gebruiken,
welke zijn verwerkt in de BasicCAD macro opgenomen in de
uitvoertijd.
Ten
slotte, het rapport venster kan gebruikt worden met of zonder
titelbalk.
- Verbeterde
.INI-bestanden. (Improved INI Files)
De
.INI-bestanden (Initialisering of configuratiebestand) voor
DesignCAD 3D MAX plus zijn herleid tot een groot aantal
kleinere .INI bestanden welke het programma toelaten om
bijna alle DesignCAD opdrachtinstellingen op te slaan, met
inbegrip van Dubbele lijnen instelling, Orthogonale
instelling, Arceer instelling, Lijntype instelling. Deze
.INI-bestanden kunnen in de opdrachtenbalk met de opdracht
“/CLEAR” gelijktijdig gewist worden. Ook een specifiek
.INI-bestand kan gewist worden door het nummer van dit
bestand toe te voegen aan de Clear opdracht.
Tekenset (of
lettertekenrepertoire) controle voor tekst (Character
Set Control for Text)
De opdracht
“kenmerk specificatie”
(Attribute
Definition) wordt gebruikt om constante of wisselbare
informatie toe te kennen aan een blok. Nadien kan je de
“Materiaallijst” opdracht gebruiken om de namen, nummers,
types, beschrijvingen, ... op een lijst te zetten welke in de
tekening gebruikt werden.
-
Automatische
afmetingen opdracht (Auto Dimension Command)
De Automatisch “afmetingen toevoegen” opdracht kan
gebruikt worden voor rechtlijnige afmetingen, cirkels, bogen,
ellipsen en elliptische bogen in 2D.
-
Verbeterde Dubbele
lijnen Functie (Double-Lines as Plane / Line / Hatch)
Er zijn een aantal uitbreidingen toegevoegd aan de
dubbellijnfunctie. Ten eerste, U kunt automatisch de ruimte
tussen de dubbele lijnen opvullen met een arceerpatroon naar
keuze. Kruis het “vullen” keuzevakje aan om een gevulde
lijn te tekenen of laat het leeg voor dubbele lijnen zonder
arcering. Bijkomend kan je een dubbele lijn converteren naar
een vlak door gebruik te maken van opdracht “Converteer een
dubbele lijn naar een vlak”. Vlakken kunnen geschaduwd
worden maar dubbele lijnen, cirkels en bogen niet. In
DesignCAD 3D MAX plus is het ook mogelijk om een dubbele lijn
te converteren om een enkele lijn te bekomen met de uitlijning
in het midden.
-
HPGL Uitgang
(HPGL Output)
Gebruikers van oudere plotters of snijmachines zullen deze
nieuwe eigenschap zeer op prijs stellen. Veel oudere plotters
en cutters welke waren ondersteund in de vroegere DOS versie
van DesignCAD zijn niet ondersteund door de Windowsversie,
eenvoudig omdat er geen Windows drivers voor deze machines
bestaan (Enkel DOS). Met de HPGL uitgang is het mogelijk om
een bestand te exporteren in het HPGL formaat en dit dan
manueel naar de cutter of plotter te sturen. Hierdoor kan je
uw plotter of cutter blijven gebruiken met de nieuwe hardware
en de Windows software.
Wat is nieuw in DesignCAD
MAX?
- Vluchtig
zicht
Gebruik
het nieuwe dialoogvenster ‘Aerial View’ om snel op een
detail van de tekening in te zoomen. Het ‘Aerial View’
venster blijft actief op het scherm onafhankelijk van de
zoomfactor in het hoofdvenster, zo kunt u op elk moment op
eender welk detail inzoomen.
- de
‘Lagen-werkbalk’
De
nieuwe verplaatsbare menubalk ‘Lagen’ laat toe de opties
van de lagen in te stellen zonder de opties te moeten
raadplegen. De lijsten laten toe om snel laageigenschappen te
wijzigen, en het kleinere formaat behoudt meer schermruimte.
- 1000
Lagen
DesignCAD
ondersteunt nu 1000 lagen, in plaats van de vroeger 256.
- ’Isometrisch
tekenen’-modus
U
kunt nu de cursorbeweging beperken tot elke hoekcombinatie om
schuine of isometrische tekeningen in een handomdraai te
ontwerpen.
Gebruik de vooringestelde hoeken of definiëer uw eigen
instellingen en bewaar deze voor later. U kunt gemakkelijk
overschakelen naar deze tekenmodus met de toets in de
hoofdwerkbalk (main toolbar).
- Nieuwe
Werkvlak Opties
DesignCAD
onthoud nu de laatste werkvlakinstellingen die u gebruikte, zo
kunt u een vorig werkvlak opnieuw gebruiken zonder het
werkvlak opnieuw te moeten instellen. Dit nieuwe commando is
beschikbaar in 2D modus, zodat een tekening roteren met een
bepaalde hoek tussen twee punten direct gebeurd is. Dit
betekent ook dat u gemakkelijk loodrecht op een lijn kunt
tekenen door tijdelijk een andere werkvlak te gebruiken, om
daarna dit werkvlak uit te schakelen en de originele
tekenhoeken te herstellen. U kunt zelfs kiezen tussen
verschillende werkvlakken in de statusbalk.
- Eigen
Lijntypes
Maak
uw eigen lijntypes en stijlen. U kunt elke 2D of 3D vorm
gebruiken in een lijnstijl en zowel de grootte, de hoek en de
plaatsing langs de lijn instellen.
- Dynamische
plaatsing van maataanduidingen
Nu
kan de positie van de maataanduiding tijdens het gebruik van
het commando ingesteld worden.
Druk Ctrl+F12, Shift+F12 of Ctrl+Shift+F12 om de positie van
de maataanduiding boven of onder de maatlijn te plaatsen. Ook
het numeriek formaat kan aangepast worden alvorens de maat op
de tekening wordt gezet.
- Vektoriële
Lettertypes
DesignCAD
ondersteund vektoriële en ‘True type’ lettertypes. Deze
lettertypes zijn dezelfde als in de DOS-versie zodat
tekeningen uitwisselen van de oudere naar de nieuwe versie
perfect kan. De nieuwe vectoriële lettertypes zijn aangepast
voor penplotters en vergemakkelijkte tekstconversie van uit
AutoCAD. U kunt nu 3 of 4 punten gebruiken om een lettertype
te vervormen zoals DesignCAD DOS.
Kies tussen een vektoriëel of ‘True type’ lettertype in
elk tekst- of maataanduiding-venster en u kunt het lettertype
in een voorbeeldvenster bekijken.
- Roteer
een beeld rond het middelpunt van het scherm of rond de
oorsprong.
Er is een nieuwe toets in het ‘zicht’-venster om het zicht
te roteren rond het middelpunt van het scherm in plaats van
rond de oorsprong. Dit betekent dat de gebruiker geen 3D
objecten meer van het scherm verliest door een rotatie uit te
voeren. Bij het gebruik van deze opdracht kunt u een
rotatiepunt plaatsen met de ‘Ctrl’-toets ingedrukt. Wordt
er geen rotatiepunt aangeduid, dan wordt het middelpunt van
het scherm gebruikt.
- Afdrukken
van het raster
In 2D
modus kan het raster als optie samen met de tekening worden
afgedrukt.
- Recent
File List Control
In
het Zicht Opties venster kunt u het aantal recent geopende
bestanden dat in de Bestandenlijst wordt weergegeven
instellen.
- Afdrukken
in laagvolgorde
DesignCAD
heeft altijd alle informatie laag per laag naar de printer
gestuurd – eerst laag 1, dan laag 2 enzovoort. Dit is nog
altijd standaard het geval maar indien de volgorde van
weergave wordt gewijzigd, kan de optie in het afdrukvenster
worden aangevinkt voor echt WYSIWYG afdrukken.
- Aangepaste
arceerpatronen
U
kunt aangepaste arceerpatronen bewaren en inlezen die met een
DWG-bestand geïmporteerd werden, zodat deze in andere
DesignCAD tekeningen kunnen gebruikt worden.
- Dubbele
lijn toets toegevoegd
Er
is een nieuwe toets in de ‘dubbele lijn werkbalk’ die uw
wijzigingen toepast op elke brede lijn van de tekening. Zo
werkt de ‘dubbele lijn werkbalk’ meer zoals de ‘lijn
stijl werkbalk’ en wint u tijd bij het gebruik van dubbele
lijnen.
- Langere
BasicCAD Variabelen
De
lengte van de BasicCAD variabelen (en genestelde loops) is
uitgebreid van 8 naar 15 karakters.
- Gewijzigde
tekst van maataanduidingen
tekst
van maataanduidingen wordt nu als 2D tekst gezet als de
maataanduidingen in het XY vlak worden geplaatst.
- vier-punts-verplaatsing
of duplicaat
Afgeleid van DesignCAD 2D versie 6, kunt u nu ook weer vier
punten plaatsen om een tekening te vervormen bij het plaatsen,
of u kunt dit uitvoeren op objecten om snel een perspectief
beeld te bekomen.
- Parallellogram
Een
nieuwe opdracht ‘Parallellogram’ is een uitstekende hulp
bij het isometrisch tekenen. Parallellogram tekent vlakken met
top en basis op gelijke afstand.
-
Nieuw!
70 Nieuwe Arceerpatronen
DesignCAD
3D Max wordt geleverd met 70 nieuwe arceerpatronen waaronder
nieuwe steen patronen, stippelpatronen, nieuwe golfpatronen,
houtnerf, beton, zand, nieuwe bevloeringpatronen en andere
passende bedekkingen.
Verbeterde
Eigenschappen in DesignCAD Max
-
Verbeterd
lagen beheer
Het
lagenbeheer is gemakkelijker met het slot en lamp iconen in de
lagen werkbalk voor beveiligde en zichtbare lagen. Een potlood
(-icoon) duidt de huidige laag aan en u kunt de iconen
aanklikken om de laagstatus te wijzigen. En in de lagenlijst
kunt u de spatiebalk indrukken om de naam van de laag aan te
passen. U kunt lagen sorteren volgens hun inhoud, naam en
status.
De nieuwe verplaatsbare menubalk ‘Lagen’ laat toe de
opties van de lagen in te stellen zonder de opties te moeten
raadplegen. De lijsten laten toe om snel laageigenschappen te
wijzigen, en het kleinere formaat behoudt meer schermruimte.
-
Dwarsdoorsneden
Objecten
snijden was nooit zo eenvoudig. Selecteer een object, kies X,
Y, of Z vlaken het boject wordt voor u gesneden. (U kunt ook
zelf het snijvlak definiëren met enkele punten als dit niet
in het X, Y of Z-vlak ligt.)
-
Verbeterde
puntcontrole
’Polair’-punt
en ‘relatief’-punt bezitten nu een optie die toelaat een
volgend punt te plaatsen relatief ten opzichte van elk punt
van de tekening. Dit maakt het juist positioneren van objecten
een stuk gemakkelijker. U kunt ook instellen of de
invulvensters telkens worden gewist na gebruik.
-
Sneller
dubbele lijnen
Het
wijzigen en het toevoegen van dubbele lijnen is veel sneller
dan in de vorige versie. Er is ook een nieuw icoon ‘Herteken
dubbele entiteiten’ in de vertikale schuifbalk om dubbele
entiteiten te laten hertekenen.
-
Meer
flexibele maataanduidingen en notaties
Elk
van de 12 verschillende DesignCAD maataanduidingen onthoud
zijn eigen pijlpunt en grootte-opties, zodat in het vervolg
minder tijd moet worden besteed om de juiste instellingen voor
uw maataanduiding in te geven in het opties-venster. Pijlen,
verwijzingen en tekstballonnen bezitten nu ook hun eigen pijl-
en afmetingen- instellingen.
-
Verbeterde
tekstwijzigingen
U
kunt nu de vertikale spaciëring instellen in de ‘info
box’ indien u de optie ‘ Keep Length/Width ratio’
uitvinkt.
(behoudt lengte/breedte verhouding)
-
Verbeterde
Statusbalk
De
statusbalk toont nu ook welke snapmode en schaduwmode u
gebruikt.
-
Verbeterd
‘symbolenbibliotheek’-dialoogvenster
Het
‘symbolenbibliotheek’-dialoogvenster bevat nu ook de
opties "Select When Created", "Load Symbol
Reference Only", en "Explode Symbol".
(selecteer bij creatie, laad enkel symboolreferentie, symbool
uiteenvallen)
-
Verbeterde
tekst-rubberbalk
Bij
het plaatsen van tekst wordt nu een rubberbalk met de tekst
getoond in plaats van de groen omtrekrechthoek vroeger.
-
Verbeterd
Infovenster
U kunt op
de nieuwe toets bovenaan rechts in het infovenster klikken om
dit vast op het scherm te positioneren ook als er geen
entiteit geselecteerd is. Ook nieuw zijn de toetsen om punten
te wisselen bij lijn en kromme-entiteiten, en een
snelkoppeling naar het ‘Texture Mapping’ dialoogvenster.
-
Verbeterd
kleurenbeheer
U
kunt nu uw eigen kleurenpallet inladen of bewaren. De
basispallet met 64 kleuren kan beveiligd worden tegen
aanpassen.
-
’Paper
Space’ verbeteringen
Elk
zichtvlak kan nu zijn eigen schaalfactor krijgen.
-
Verbeterde
vloeiende lijn
de
nieuwe ‘vloeiende lijn opdracht’ verwijdert meer punten
van een kromme terwijl de vorm van de kromme behouden blijft.
-
Beter
WMF Import en Export
Import
ondersteunt een grotere variatie van entiteiten dan vorige
versies. Bij het exporteren kunt u de afmetingen in duim
instellen voor het nieuwe WMF bestand. (waar u het ook
meeneemt).
-
Verbeterde
instelling van de werkomgevingsparameters
De
instelling van de DesignCAD werkomgeving kreeg een verbeterde
interface. Meer toetsen maken het gebruik van dit
dialoogvenster nog meer intuïtief.
Wat is nieuw in DesignCAD
3000?
Nieuwe
2D eigenschappen
-
Invoegen van deuren
en ramen (Insert Door and Window):
Deze opdracht laat je de keuze tussen verschillende soorten
deuren en ramen. Deze deuren en ramen kunnen naadloos
toegevoegd worden aan elke enkele of dubbele lijn. Je kan ook
de draairichting van deze deur en de uitlijning in een dubbele
lijn bepalen.
-
Dubbele lijn
methode (Double Line Mode)
Deze nieuwe opdracht laat de gebruiker toe om automatisch elke
2D lijn als dubbele lijn te tekenen met een vooraf bepaalde
breedte maat. Eenvoudig door te klikken op de dubbellijnicoon
in de werkbalk. De gebruiker kan hier ook bepalen welk
eindpunt een afsluiting krijgt (1ste - 2de
of beide) ook de uitlijning van de pen (links / rechts of
midden op de lijn) kan aangeduid worden.
-
De automatische
trimfunctie verwijdert de overlappende lijnstukjes op de
kruisingen tijdens het tekenen.
-
Aangrijppunt
of magneet zoeker (Snap locator)
Deze nieuwe eigenschap toont automatisch de plaats van het
aangrijppunt wanneer dit actief is. Een klein rechthoekje op
de lijn, in de omgeving van de cursor, zal de gebruiker tonen
welke aangrijppunten gebruikt kunnen worden afhankelijk van de
gekozen optie.
-
Raaklijn magneet
(Tangent snap)
Wij hebben een nieuwe opdracht toegevoegd aan de aangrijp - of
magneetpunten “werkbalk”.
Deze raaklijn magneet zal
vanaf een eerste startpunt, een tweede raaklijnpunt aanduiden
op het lijndeel van een (cirkel)element in de omgeving van de
cursor.
-
Afschuin opdracht
(Chamfer command)
De afschuinopdracht werd aangepast en laat nu toe de maat van
elke zijde van de afschuining vrij te bepalen of een diepte en
een afschuinhoek te bepalen.
-
Opdracht Kopiëren van een sectie (Section
Copy Command)
Met
de sectie kopie opdracht kan met een bepaalde sectie van de
tekening kopiëren. De opdracht activeert een selectie
rechthoek en alles wat zich binnen de rechthoek bevind, wordt
gekopieerd naar het klembord.
-
Haakse lijn methode
(Ortho Line Mode)
Overgaan naar een rechte of haakse lijn methode kan
gemakkelijk aan en uitgeschakeld worden in de werkbalk of door
op de H-toets te drukken tijdens het tekenen van een lijn.
-
Aanpassen van
meervoudige lijnen gelijktijdig (Trim Multiple Lines)
Deze nieuwe opdracht laat de gebruiker toe een enkele lijn te
aan te passen aan meerdere lijnen.
Activeer de opdracht en selecteer de lijnen in volgorde.
Nieuwe
en verbeterde 3D eigenschappen
-
Sneller !!
De DesignCAD motor geeft verbeterde prestaties dit resulteert
in een zuiver en snel werkend programma.
-
Ondersteuning voor
3D hardware versnelling (OPEN-GL)
Een lijnenbeeld, Snel geschaduwd, zachte overgang geschaduwd
of wis verborgen lijnen met camera bekeken word nu in
real-time getoond. Dit laat gebruikers toe om in deze
fotografische methode verder te werken zonder dat zij
gedwongen worden in een lijnenbeeld te werken.
-
Onderdeel van een
gebogen vlak (Slice by Curved Surface)
Onderdeel van een gebogen vlak opdracht veroorlooft beter een
losse hand creatie van volumen. Teken een Curve -met de
Surface Patch opdracht- die het 3D volume volledig doorsnijdt
en het programma gebruikt deze curve als grens voor het te
verwijderen volume. De gebruiker bepaalt nadien welke zijde
word weggewist.
-
Uitgebreide Volume
of Vaste vorm verwerking
DesignCAD’s nieuwe “Exclusive Or” opdracht verwijdert
een gemeenschappelijk volume uit twee vaste vormen. De
“Segregate” (scheiding) opdracht is gelijk aan
“Exclusive Or” maar het gemeenschappelijk volume is enkel
uitgesneden en laat dit overblijfsel in de tekening als het
derde volume
-
Verbeterd
spiraal tekenen van objecten in 3D
DesignCAD’s -Sweep command- opdracht laat toe om een
specifieke variabele stap (Pitch) en een radiale instelling te
bepalen om echte spiraalvormen te maken zoals kurkentrekkers,
schroefdraad en spiraal veren.
-
Verberg / Schaduw
(inkleuren met schaduwing) alle zichten (Hide/Shade All
Vieuws)
In de wis verborgen lijn opdracht (Hidden Line Removal) kan nu
optioneel gekozen worden of het volledige active zicht of alle
zichten of een onderdeel van een zicht behandeld word. Ook in
de kleurovergang methode kan men bepalen voor welk zicht de
toepassing moet gebruikt worden.
-
Snij een hoek af
opdracht (Cut Corner Command)
DesignCAD heeft deze nieuwe opdracht ingevoerd voor het
afschuinen van hoeken van 3D volumen. Selecteer de opdracht en
klik op de gewenste hoek van het volume. De gebruiker kan ook
de radius van de snede instellen.
-
Snij een rand af
opdracht (Cut edge command)
Deze opdracht is gelijk aan Snij een hoek af opdracht. Deze
snij een rand af opdracht laat de gebruiker toe een rand af te
schuinen van 3D volumen.
-
Door Uw tekening
wandelen (Walk Through Mode)
Met de “Walk Through Mode” creëert U eenvoudige animaties
in de 3D omgeving. U kan sleutelbeelden instellen en rond of
door een voorwerp wandelen.
Karakteristieke
verbeteringen (2D en 3D)
-
Het beeld draaien of
roteren (Image Rotate)
Wij hebben de mogelijkheid toegevoegd om beelden gemakkelijk
360° rond te laten draaien door ingave van de hoek of gewoon
stapsgewijze. (na opgave van de stap)
-
Verbeterde invoer /
uitvoer in DWG en DXF formaat (Import / Export in DWG and DXF)
DesignCAD MAX aanvaardt nu de invoer van arceerpatronen en
kan deze ook uitvoeren. Hierdoor blijft het origineel patroon
en de schaal behouden. Ook punt eenheden kunnen nu uitgevoerd
worden in DWG en DXF formaat.
-
Stapelen en ordenen
van beelden
Deze nieuwe optie staat de gebruiker toe Onderdelen van de
tekening te verplaatsen naar boven, naar achter of vóór een
ander deel van de tekening. Met een eenvoudige klik vanuit de
right-click pop up menu of in het menu Edit / Selection edit.
-
Verbeterde auto
teken kenmerken (Auto Trace)
De auto teken (Auto Trace) opdracht werd herbouwd om betere
resultaten te bekomen en biedt veel meer mogelijkheden en
instellingen om een raster of bitmap beeld om te zetten in
vectoriele tekening met behoud van lijnen en curven.
-
Bladruimte
indeling (Saving Paper Space Lay-outs)
DesignCAD MAX kan nu uw verschillende bladruimte instellingen
benoemen en opslaan met uw tekeningen. Vooral nuttig wanneer
verschillende gebruikers hun tekeningen delen.
-
Verbeterde
“selecteer alles” (Select All) opdracht
De “select all” in DesignCAD MAX werd veranderd om alléén
bewerkbare elementen te selecteren, dit maakt het makkelijk
voor de gebruiker om meerdere onderdelen gelijktijdig te
bewerken zonder ongewild andere onderdelen te wijzigen.
-
Verbeterde
Arceerpatroon (Hatch Pattern)
Elk arceerpatroon in de tekening worden nu opgeslagen in de
DesignCAD File. Ook de opvul opdracht bij arceerpatroon werd
opnieuw gemaakt voor betere en fijnere resultaten.
-
Handgrepen
(Retaining Handels)
DesignCAD MAX slaat tot 2 handgrepen op in de 2D functie en 3
in de 3D functie voor het eenvoudiger en vlotter bewerken van
het element.
-
Meervoudige
instellingen van de bladruimte
DesignCAD MAX ondersteunt nu de door de gebruiker ingestelde
bladruimte zichten.
-
Verbeterde tekst
verwerking
De tekst is nu vlotter te bedienen, de oude 2D en 3D tekst
opdracht is nu samengebracht in één opdracht knop de keuze
tussen 2D en 3D kan nu eenvoudiger van hieruit bepaald worden.
-
Snel afdrukken van
het actief scherm
Wij hebben een icoon toegevoegd op de werkbalk dat het actief
zoomscherm snel afdrukt in plaats van het scherm met de
volledige tekening. Een klik op het icoon en onmiddellijk
wordt het aktief scherm afgedrukt.
-
Groepsgewijs
converteren (Batch Convert)
Deze nieuwe mogelijkheid laat toe bestanden van verschillend
formaat om te zetten naar DesignCAD bestanden. Voeg de
bestanden in het “Batch Convert” window in en activeer de
opdracht. Een Batch script File wegschrijven voor meervoudig
gebruik is ook mogelijk.
-
Verbeterd opties
voor ontwerp van Beeldbestanden
De opdracht staat de gebruiker toe om de afmeting en het type
van het beeldbestand te bepalen. Hij kan een keuze maken
tussen Lijntekening, wis verborgen lijnen of kleurovergang.
Hij kan ook de lengte en de breedte van het beeld bepalen.
-
Verbetering van de
afdruk opties
Je kan nu de afdruk enkel op zwart / wit instellen of printen
met grafische versnelling door deze opties aan te duiden in
het dialoog menu. Onze dialoog menu is nu onderverdeeld voor
gemakkelijker gebruik.
-
Overzetten van een
lijn naar een dubbele lijn (Convert to Double Line)
De “omzetting naar Dubbele lijn” opdracht, (in het Edit
menu) Laat je gelijk welke bestaande lijn veranderen in een
dubbele lijn alleen door er op te klikken.
-
Betere lijn
scheiding en verbinding opdrachten
De “Splits volgens afstand” (Split by Distance) of
“Splits aan de hand van punten” (Split by points) zal een
opening maken in een dubbele lijn en deze afsluiten. (Cap)
Deze functie is ideaal voor het maken van gaten voor deuren en
ramen.
-
Realistische
lichtbron instellingen – meebewegend met het oogpunt
U hebt nu een optie om de instelling van de verlichting mee te
laten draaien met de ingestelde zichthoek. Eens dat je de
belichting en de intensiteit ingesteld hebt onder de gewenste
hoek kan je de tekening draaien, dan beweegt de verlichting
mee alsof je dit meedraagt terwijl je rond het onderwerp
loopt.
-
Verbeterde
informatiestructuur
DesignCAD’s tekening info opdracht toont nu een
informatiestructuur voor het gemakkelijk opsporen van
tekenobjecten.
-
Verbeterde tekst
optie bij de maataanduiding
Je kan nu snel een maataanduiding tekst in de info box
bewerken met de “Fixed Text” optie. Je hoeft niet langer
een maataanduiding in onderdelen uit elkaar te halen om de
inhoud van de tekst te wijzigen.
-
Verbeterde Online
documentatie
DesignCAD heeft nu meerdere nieuwe leerprogramma’s
geschreven en ingevoegd in de help bestanden om je snel verder
te helpen.
|
|
|
|
