DC CAD-Electro Vanaf 750 Eur btw excl   Wees geduld, de lading neemt enkel minuten

	Teken een grondplan met de elektrische inplanting in een minimum aan tijd:  Automatisch genereren van het eendraadschema vanuit het grondplan
Deuren en ramen worden automatisch ingevoegd op de eenvoudig getekende muren.  De elektrische en domotica-symbolen worden geroteerd ten opzicht van de muren.  U kunt tekenen op een AutoCAD DWG-DXF geïmporteerd plan. U kunt gebruik maken van gescande plannen,...  Met één klik wordt het bijhorend eendraad-schema automatisch uit het grondplan afgeleid.   Opmeten van bekabeling Automatische materiaallijst Toevoeging van Klemnummering

WAAROM KIEZEN VOOR DC CAD ELECTRO ?  de sterke punten

DC CAD Electro is een professioneel programma dat volledig beantwoordt aan de noden van de moderne elektrische installateur om

·         gemakkelijk een grondplan te tekenen

·         te werken op geïmporteerde plannen ( doorgestuurd door de architect ), daarvan de overbodige informatie en elementen te verwijderen en daarna de eigen inplantingen eraan toe te voegen. DC CAD Electro is compatibel met DWG, AutoCad en DXF.

DCElektro laat toe uw tekeningen om te zetten  naar AutoCAD ( DWG-DXF) – formaat. Op die manier kan u uw tekeningen vectoriëel aan uw correspondenten bezorgen en zo deelnemen aan openbare offertes die deze formaten vereisen.

·         een ingescand plan te importeren ( BMP-formaat, TIF, JPEG ) en daarop verder te werken en de nodige eigen inplantingen te plaatsen. Bijkomend kan er een omzetting van de plannen gemaakt worden om die via ScanPro te laten vectoriseren.

DCElektro kan ook bestanden omzetten in pdf-formaat of in beeldformaten zoals JPEG, BMP,...

·         probleemloos alle elektrische apparaten en circuits in te planten

·          het programma zelfstandige alle leidingen te laten tekenen en indien nodig deze ook aan te passen

·          een materiaallijst te laten genereren ( lijst van gebruikte materialen ) en lengte van de kabels te laten berekenen

·         tenslotte geheel automatisch het ééndraadschema te laten genereren

2.    DC CAD Electro is eenvoudig in gebruik door het gebruik van symbolen en iconen die eigen zijn aan het beroep van de elektricien. Door deze manier van werken is er geen doorgedreven kennis van een complex CAD-tekenprogramma nodig.


DC CAD Electro beschikt over een volledig tekenprogramma dat, aan diegenen die het verkiezen, de mogelijkheid biedt om er ook in andere sectoren mee aan de slag te gaan ( bouwsector, beveiligingssector, industriële sector, tuinaanleg … )

4.    DC CAD Electro wordt aangeboden tegen een zeer aantrekkelijke prijs

5.    DC CAD Electro biedt u de mogelijkheid om in te tekenen voor een ondersteuningscontract ( eerste maand gratis aangeboden bij aankoop) en daarbovenop ook in te tekenen voor een updatecontract dat jaarlijks kan hernieuwd worden

6.    DC CAD Electro verzorgt opleidingen, zowel voor de beginnende gebruiker als de gebruiker die reeds een zekere basiskennis van het tekenprogramma bezit. Die opleidingen kunnen individueel of in groep.

7.    DC CAD Electro kan uitgebreid worden met volgende programma’s

·          DC CAD Electro Extended: geschikt voor de installaties in grote gebouwen waar er meer dan 300 circuits nodig zijn en waar gewerkt wordt met meerdere verdeelkasten

·         DC CAD Alarm: geschikt voor de installateurs van alarminstallaties

·         DC CAD Industrie: geschikt om elektrische schema’s te tekenen eigen aan de industriële installaties

·         DC CAD Sanitair en verwarming: te gebruiken door de installateurs van sanitaire voorzieningen en verwarming

·         DC CAD Construct-module : geschikt voor de algemene ondernemer die een programma wenst voor het realiseren van ‘as built’ plannen of opmetingen van oppervlakten of hoeveelhed




Vrijblijvende demo-momenten georganiseerd bij Comeplan waarop u kunt kennismaken met het programma en de nodige uitleg krijgt. Een ideale manier om u te overtuigen van de vele mogelijkheden van onze programma’s. Agenda en meer info


Kort samengevat :

DC CAD Electro is het resultaat van 20 jaar ervaring en samenwerking met de elektrische installateur om een compleet tekenprogramma aan te bieden dat volledig aan de vragen en de noden van de elektricien beantwoordt.

DE WERKWIJZE VAN DC CAD ELECTRO:


Wees geduld, de lading neemt enkel minuten

Bij het starten van het tekenpakket DesignCAD ontdekt u de gebruikelijke menus (voor standaard tekentoepassingen). Voor het tekenen van de grondplantekening kunnen deze aangevuld worden met een menu van elektrische symbolen.



Om het scherm niet te overbelasten met symbolen, zijn deze in verschillende groepen ingedeeld. De voorgestelde menu bevat de meest voorkomende symbolen. De bijgeleverde bibliotheek laat tevens de mogelijkheid open om de symbolen een eigen benaming te geven. Deze nieuwe benaming kan dan ook gebruikt worden om de symbolen te hanteren.

• Symbolen worden automatisch t.o.v. de muur.
• We kunnen automatisch leidingen bij tekenen en daarna opmeten
• Mogelijkheid om een materiaal lijst te bekomen.
• Mogelijkheid om klemmen notaties toe te voegen op de tekening.

Voor het tekenen van deuren is een forse verbetering doorgevoerd. Nu is er slechts nog 1 toets om zowel rechtsdraaiende als linksdraaiende deuren te tekenen. De breedte van de deur wordt opgegeven, daarna klikt u op de plaats van het scharnierpunt en met een tweede punt toont u in welke richting de deur draait. Eenvoudiger of sneller kan niet.


Er is ook een toets voorzien om een muur te arceren

CouranteCircuits: voor stopcontacten en courante schakelingen.

Verbruikers

Spots: Een afzonderlijk menu met verschillende soorten spots

Apparaten

Verwarming: Reserve - Voeding en verwarmingstoestellen

Laagspanning: laagspanningsaansluitingen

Domotica: Speciale menubalk voor domoticainstallaties.

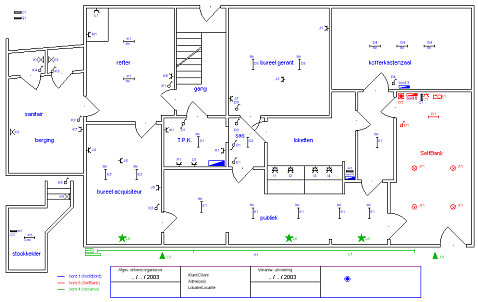

Het grondplan van de realisatie kan op verschillende manieren in het programma worden gebracht. De meest voor de hand liggende methode is overtekenen met behulp van een digitaliseer-bord. (de meest voorkomende bestandsformaten kunnen ook rechtstreeks van diskette ingelezen worden.)

Op deze naakte grondplan-tekening kunnen nu de elektrische symbolen geplaatst worden. Met de speciale menu's daartoe gekreëerd kan dit heel vlot en vraagt het programma om de codering er bij te plaatsen.



Er zijn tevens voorzieningen om nieuwe symbolen (die U eventueel zelf bijmaakt) op de grondplannen te plaatsen zodat ze ook bij het automatisch genereren van het eendraadschema op de juist plaats terechtkomen.

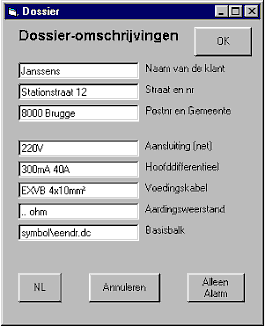

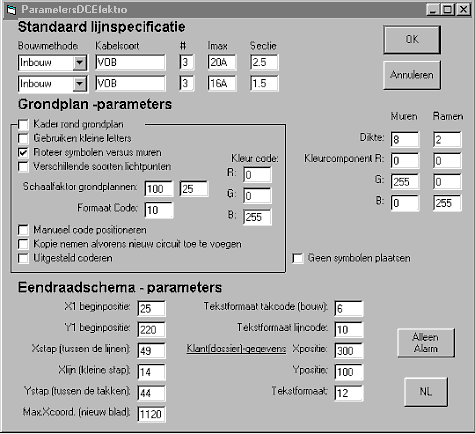

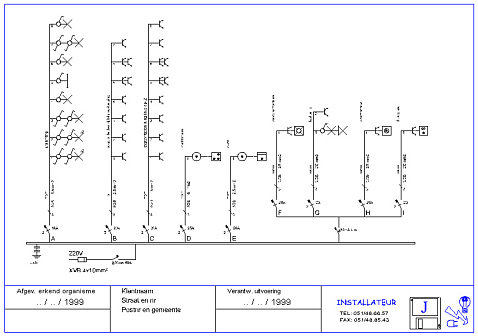

Het tekenen van het eendraadschema gebeurt volautomatisch. In een parameterblad moeten enkel nog wat extra gegevens ingevuld worden.
De kringen die op een verliesstroomschakelaar komen, de kringen die op nachttarief worden aangesloten, en de gegevens omtrent de aansluiting zelf.

De gegevens uit de tekening kunnen ook worden overgezet naar administratieve software.
Als eenmaal de grondplan-tekening is gemaakt, kan automatisch hiervan een prijsberekening bekomen worden. Dezelfde gegevens kunnen gebruikt worden om een offerte op te maken of om een bestelling naar uw leverancier af te drukken.

Kortom, er is een volledige koppeling tussen uw tekening en uw administratieve software mogelijk. U hoeft niet langer twee of meerdere keren dezelfde informatie in te geven.


Presentatie van DC CAD-Electro

Demo Powerpoint presentatie
(Wees geduld, de lading neemt enkel minuten)

Complan is een erkend "Vormelec Training Center"

Zie ons programma over opleidingen


Referenties



De VDAB van het Waalse Gewest ( FOREM ) gebruikt 120 licenties van DCElektro en zijn 12 opleidingscentra.

De Franstalige scholengemeenschap heeft eveneens gekozen voor DCElektro als opleidingsprogramma. DCElektro werd ondertussen ook aanbevolen aan de vakbegeleiders en de werkplaatsverantwoordelijken. Nu werken reeds een aantal scholen met DCElektro.
